信捷伺服驱动器，32KW，AC380V，DS5K2系列全功能型伺服驱动器，标配485通讯接口，支持5V或24V脉冲形式，支持模拟量输入，支持8路DI，6路DO，支持3种脉冲形式：脉冲+方式，AB相脉冲，CW/CCW；带AB相差分反馈，带Z相差分和OC门反馈，支持位置控制、速度控制、转矩控制三种控制方式，详情请下载DS5K2系列驱动说明书。
DS5K2系列全功能型伺服驱动器 DS5K2-432P0-PTA
产品界面图
暂缺
规格参数
型号：DS5K2-432P0-PTA
项目 | DS5K2系列全功能型 | ||
基 本 规格 | 功率范围 | 32KW | |
输入电源 | 三相AC380～440V | ||
编码器反馈 | 19Bit/23Bit通讯编码器 | ||
控制方式 | 三相全波整流IPM PWM控制、正弦波电流驱动方式 | ||
使用 环境 | 环境温度 | 运行：-10～+40℃（无凝露）/保存：−20～+60℃（无凝露） | |
环境湿度 | 运行/保存：90%RH以下（无凝露） | ||
耐振动/耐冲击 | 4.9m/s2/ 19.6m/s2 | ||
功能 | 保护功能 | 过压、欠压、过热、过流、过载、超速、模拟输入异常、位置偏差过大、输出短路、编码器异常、再生异常保护、超程保护、振荡保护、运行断线保护等 | |
动态制动器 | 标配 | ||
通讯功能 | RS232：标准MODBUS RTU协议 | ||
制动电阻 | 内置制动电阻、可外接制动电阻 | ||
显示及操作 | 5位LED指示灯、电源指示灯、4个按键操作 | ||
数字输入规格 | 8路（包括两路高速输入） | ||
伺服使能、报警清除、禁止正转、禁止反转、转矩限制选择、内部速度选择、齿轮比切换、模式切换、脉冲输入禁止、零速锁定、位置偏差清除、内部位置换步信号、内部控制模式方向切换 | |||
数字输出 | 6路）其中两路SO端子为差分形式） | ||
定位完成、伺服准备就绪、报警输出、转矩限制输出、同速检测、旋转检测、速度到达、制动器释放输出、警告输出 | |||
接线图
_01.png)

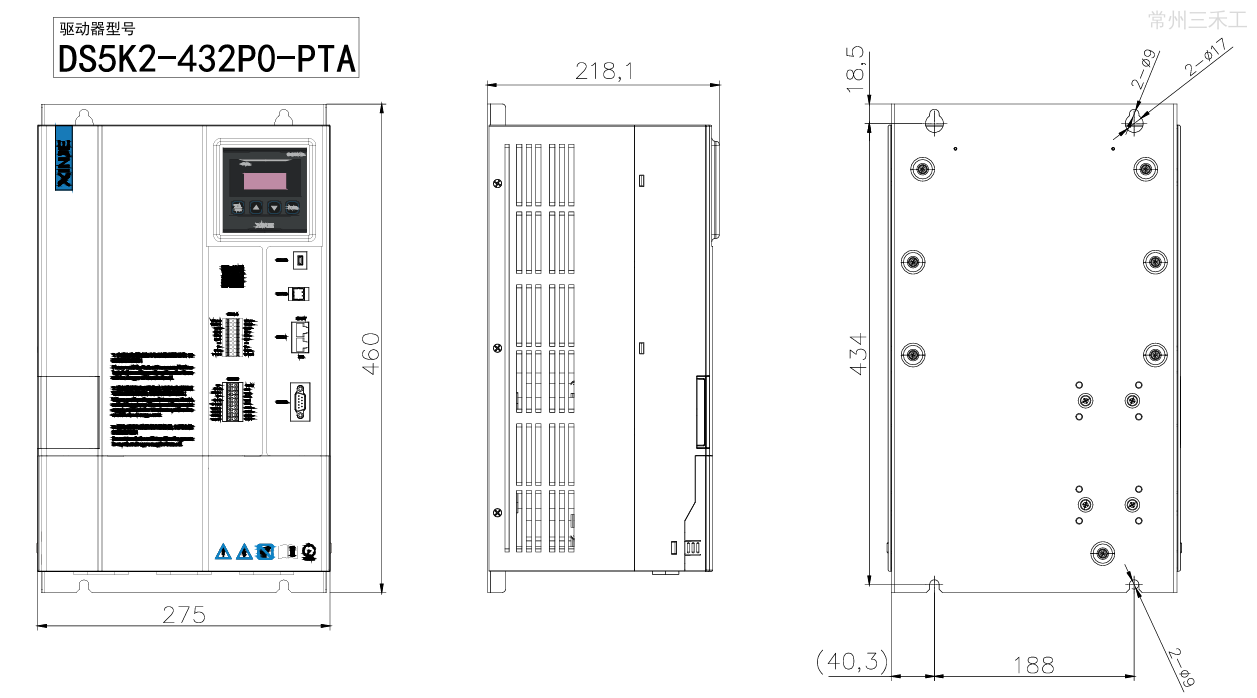

外形尺寸图（单位：mm）
© 2026 信捷品牌正规授权代理商
常州三禾工自动化科技有限公司
联系电话：18115003881
| 含包装尺寸 | |
| 含包装重量 |
驱动器与PC连接
特别说明：CN3接口不是USB接口，只是使用了MINI USB物理连接方式，实际为232接口。
电脑与驱动器连接需要使用信捷专用通讯线：信捷伺服驱动器调试线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。
电脑端需要安装软件：DS5系列伺服驱动器上位机软件
| + | |
