信捷触摸屏，12英寸，标配WiFi连接，基于Linux系统，采用Cortex-A7处理器，主频1.2GHz，内置256MB内存，1677万色，分辨率1024*768，2个通讯口，COM1口支持RS232/RS485，COM2口支持RS232/RS485/RS422，2 个USB-A 口，支持CSV数据导入导出和U盘下载程序，1个Type-c接口，支持下载程序，1个音频接口，支持连接音箱输出音频，2个以太网接口，支持MODBUSTCP、OPC、MQTT协议，支持网口下载，支持远程信息化连接；开孔尺寸：301*226，可垂直安装，使用TouchwinPro软件编辑工程；
TS高端系统触摸屏12英寸 TS5D-1200-W
规格参数
分辨率
1024*768
液晶屏
TFT液晶显示，LED背光
显示颜色
1677万色
亮度（cd/㎡）
250
触摸面板
四线电阻式触摸屏
液晶寿命
30000小时以上，环境温度25℃，24小时运行
存储器
256MB
COM1口
RS232/RS485
COM2口
RS232/RS422/RS485
USB接口1
USB-B（符合USB2.0规范），USB下载口
USB接口2
USB-A（符合USB2.0规范），U盘口
以太网口
RJ45，10/100M
音频接口
ɸ3.5同轴音频插头
4G
/
WIFI
IEEE 082.11 b/g/n
IEEE 802.11g:54Mbps
输入电压
DC24V（电压范围：DC22V~DC26V）
功率
20W
允许失电
10ms以下（实际失电小于1s）
抗电压冲击
AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻
DC500V，10MΩ以上（信号与地间）
运行温度
0℃~50℃
存储温度
-10℃~60℃
运行湿度
10%RH~90%RH（无凝露）
抗干扰能力
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气
无腐蚀性气体
冷却方式
自然风冷
防护等级
前面板符合IP65
外部尺寸（mm）
314*238.8*40.7
含包装尺寸（mm）
370*300*125
注意：以上所有型号标配时钟。
结构说明

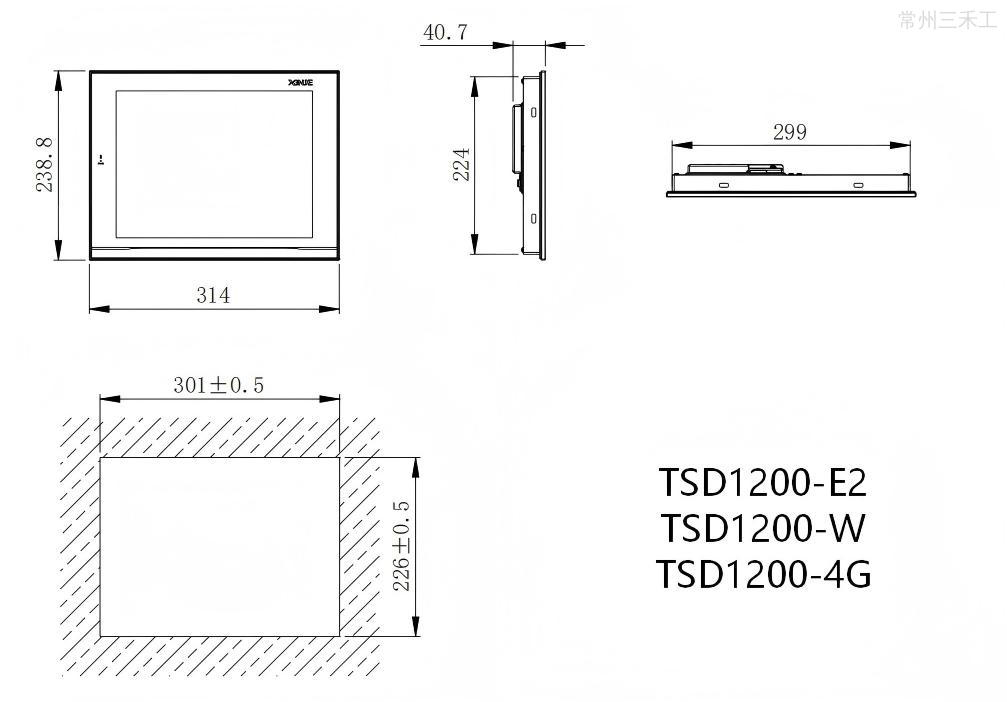

外形尺寸图（单位：mm)
