| ① | 系列名称 | TS5D：TS5D系列金属物联型 |
| ② | 显示尺寸 | 1500：15.6英寸 1200：12.0英寸 |
| ③ | 模块类型 | E2： 不配模块，配备2个以太网口 4G：配备4G功能，配备2个以太网口 W ：配备WIFI功能，配备2个以太网口 |

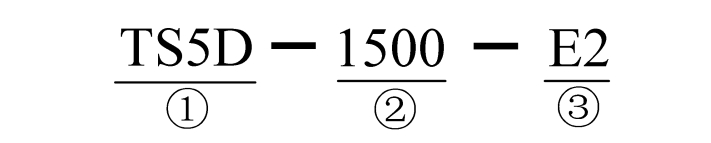

TS5D系列触摸屏型号命名规则
TS5D系列触摸屏规格参数
| 产品型号 | TS5D-1500-E2 | TS5D-1500-4G | TS5D-1500-W | TS5D-1200-E2 | TS5D-1200-4G | TS5D-1200-W | |
| 产品特性 | 尺寸 | 15.6英寸 | 12英寸 | ||||
| 类型 | 1677万色 | ||||||
| 分辨率 | 1920*1080 | 1024*768 | |||||
| 亮度 | 250cd/㎡ | 500cd/㎡ | |||||
| 触摸面板 | 四线电阻式触摸屏 | ||||||
| 液晶寿命 | 30000小时以上，环境温度25℃，24小时运行 | ||||||
| 处理器 | Cortex-A7双核 1.2GHz | ||||||
| 存储 | 256MB | ||||||
| 适配软件 | TouchWin Pro 编辑工具 | ||||||
| 接口 | COM1口 | RS232/RS485 | |||||
| COM2口 | RS232/RS422/RS485 | ||||||
| 以太网口 | 标准RJ45，10/100M*2 | ||||||
| USB接口1 | USB-A（符合USB2.0规范），U盘口*2 | ||||||
| USB接口2 | Type-C，USB下载口 | ||||||
| 音频 | ɸ3.5同轴音频插头 | ||||||
| 4G | / | 4G全网通LTE-FDD(Mbps):10（下行）/5（上行） | / | / | 4G全网通LTE-FDD(Mbps):10（下行）/5（上行） | / | |
| WIFI | / | / | IEEE 082.11 b/g/n IEEE 802.11g:54Mbps | / | / | IEEE 082.11 b/g/n IEEE 802.11g:54Mbps | |
| 电气特性 | 输入电压 | DC24V（电压范围：DC22V-DC26V） | |||||
| 功率 | 10W | 20W | |||||
| 允许瞬时停电 | 10ms以下（实际失电小于1s） | ||||||
| 耐电压 | AC1000V，10mA，小于1分钟（信号与地间） | ||||||
| 绝缘阻抗 | DC500V，10MΩ以上（信号与地间） | ||||||
| 环境 | 操作温度 | 0℃-50℃ | |||||
| 保存温度 | -10℃-60℃ | ||||||
| 环境湿度 | 10%RH-90%RH（无凝露） | ||||||
| 耐振动 | 10-25HZ（X、Y、Z方向各30分钟2G） | ||||||
| 抗干扰 | 电压噪声：1500Vp-p ，脉宽：1us ，1分钟 | ||||||
| 周围空气 | 无腐蚀性气体 | ||||||
| 防护等级 | 前面板IP56 | ||||||
| 结构 | 冷却方式 | 自然风冷 | |||||
外部尺寸(mm) | 396.0*259.0*39.0 | 314.0*238.8*40.7 | |||||
| 含包装尺寸(mm) | 470.0*330.0*155.0 | 370.0*300.0*125.0 | |||||
含包装重量(kg) | 3.05 | 3.15 | 3.1 | 2.6 | 2.65 | ||
| 外壳材料 | 铝合金 | ||||||
| 认证 | 认证 | CE认证 | |||||
