- 显示屏尺寸:10.1英寸
- 9针口数量:9针1口/公座/PLC/ 9针2口/公座/DOWNLOAD
- 通讯接口:1口-RS232/ 1口-RS485/ 2口-RS232/ 2口-RS485/ 2口-RS422/ 方口USB/ 数据USB/ 以太网/ 音频接口
- 驱动支持:多品牌驱动
- 协议支持:MODBUS RTU/ MODBUS TCP/ X-NET(一屏多机)/ TCP/IP/ OPC/ MQTT
- 功能支持:标配时钟/ CSV导入导出/ U盘下载程序/ 网口下载程序/ 支持远程信息化
- 按型号分类:TS5物联屏
信捷触摸屏，TS5系列10.1寸，标配4G连接，基于Linux系统，采用Cortex-A7处理器，主频1GHz，内置 128MB 内存，1677万色，分辨率1024*600，2个通讯口，COM1口支持RS232/RS485，COM2口支持RS232/RS485/RS422，2个USB-A口，支持CSV数据导入导出和U盘下载程序，1个音频接口，支持连接音箱输出音频，1个以太网接口，支持MODBUS TCP、OPC、MQTT协议，支持网口下载，支持远程信息化连接；
开孔尺寸：260.2*179.7，可垂直安装，使用 Touchwin Pro 软件编辑工程;
TS高端系统触摸屏10.1英寸 TS5-1000-4G（标配4G）
规格参数
| 型号 | TS5-1000-4G | |
| 产品特性 | 尺寸 | 10.1英寸 |
分辨率 | 1024*600 | |
液晶屏 | TFT液晶显示，LED背光 | |
显示颜色 | 1677万色 | |
亮度（cd/m2） | 200 | |
触摸面板 | 四线电阻式触摸屏 | |
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |
存储器 | 128MB | |
| 外部接口 | COM1口 | RS232/RS485 |
COM2口 | RS232/RS422/RS485 | |
USB接口1 | USB-A（符合USB2.0规范），U盘口 | |
以太网口 | RJ45，10/100M | |
音频接口 | ɸ3.5同轴音频插头 | |
4G | 4G全网通 LTE-FDD (Mbps) ：10（下行）/ 5（上行） | |
WIFI | / | |
| 电气特性 | 输入电压 | DC24V（电压范围：DC22V~DC26V） |
消耗电流 | 270mA | |
允许失电 | 10ms以下（实际失电小于1s） | |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |
| 环境 | 运行温度 | 0℃~50℃ |
存储温度 | -20℃~60℃ | |
运行湿度 | 10%RH~90%RH（无凝露） | |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |
空气 | 无腐蚀性气体 | |
冷却方式 | 自然风冷 | |
防护等级 | 前面板符合IP65 | |
| 运输参数 | 外部尺寸（mm） | 277.0*191.7*37.6 |
含包装尺寸（mm） | 306*233*100 | |
| 含包装重量（kg） | 1.35 | |
| 外壳材料 | 工业塑料PC+ABS | |
注意：以上所有型号标配时钟。
结构说明
| 外观 | 名称 | 功能 |
 | COM1 通讯口 | 支持RS232/RS485 通讯 |
 | COM2 通讯口 | 支持RS232/RS485/RS422 通讯 |
 | USB-A 接口 | 连接网线上/下载 HMI 程序，支持与信捷、西门子、三菱等网口设备，以及其它Modbus-TCP 设备通讯 |
 | 以太网接口 | 连接网线上/下载 HMI 程序，支持与信捷、西门子、三菱等网口设备，以及其它Modbus-TCP 设备通讯 |
 | 音频接口 | ɸ3.5 同轴音频插头，支持连接音箱做声音输出 |

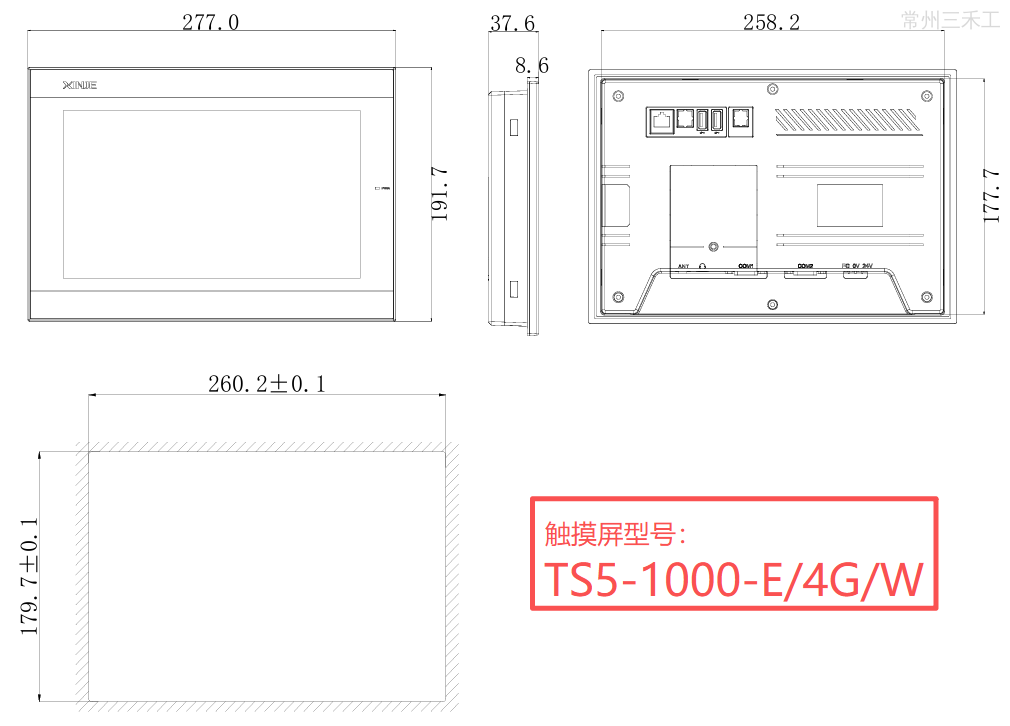

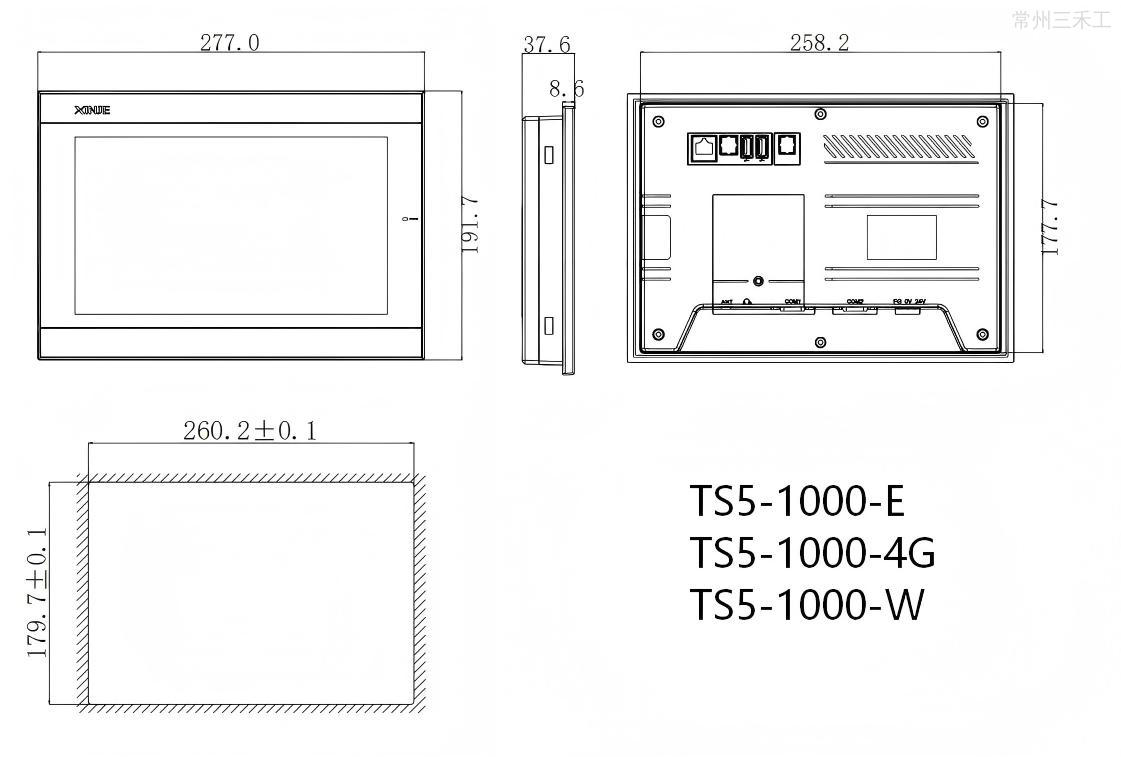

外形尺寸图（单位：mm)
