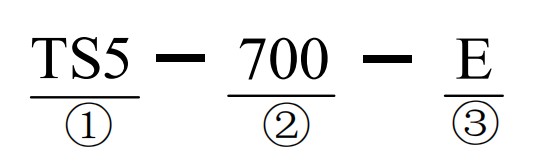

TS5系列触摸屏型号命名规则
| ① | 系列名称 | TS5： TS5 系列物联型 |
| ② | 显示尺寸 | 700： 7.0 英寸 1000： 10.1 英寸 |
| ③ | 模块类型 | E： 不配模块，配备以太网口 4G： 配备 4G 模块 W： 配备 WIFI 模块 |
TS5系列触摸屏规格参数
| 产品型号 | TS5-700-E | TS5-700-4G | TS5-700-W | TS5-1000-E | TS5-1000-4G | TS5-1000-W | |
| 产品特性 | 尺寸 | 7英寸 | 10.1英寸 | ||||
| 分辨率 | 800*480 | 1024*600 | |||||
| 液晶屏 | TFT 液晶显示，LED 背光 | ||||||
| 显示颜色 | 1677 万色 | ||||||
| 亮度 | 250 cd/m2 | ||||||
| 触摸面板 | 四线电阻式触摸屏 | ||||||
| 液晶寿命 | 30000 小时以上，环境温度 25℃，24 小时运行 | ||||||
| 处理器 | Cortex-A7 1GHz | ||||||
| 存储 | 128MB | ||||||
| 接口 | COM1口 | RS232/RS485 | |||||
| COM2口 | RS232/RS485/RS422 | ||||||
| USB-A口 | U 盘口，USB2.0 规范 | ||||||
| 以太网口 | 标准 RJ45（10/100M 自适应） | ||||||
| 音频接口 | ɸ3.5 同轴音频插头 | ||||||
4G （仅4G机型支持） | 4G 全网通 LTE-FDD (Mbps) ：10（下行）/ 5（上行） | ||||||
WIFI （仅W机型支持） | IEEE 802.11 b/g/n IEEE 802.11 g：54Mbps | ||||||
| 电气特性 | 输入电压 | DC24V（电压范围：DC22V-DC26V） | |||||
| 电源隔离 | 内置 | ||||||
| 消耗电流 | 200mA | 270mA | |||||
| 最大功率 | 5W | 8W | |||||
| 允许失电 | 10ms 以下（实际失电小于 1s） | ||||||
| 抗电压冲击 | AC1000V，10mA，小于 1 分钟（信号与地间） | ||||||
| 绝缘电阻 | 10MΩ 以上，DC500V | ||||||
| 环境 | 运行温度 | 0-50℃ | |||||
| 存储温度 | -10-60℃ | ||||||
| 运行湿度 | 10%RH-90%RH（无凝露） | ||||||
| 抗干扰能力 | 电压噪声：1500Vp-p，脉宽 1us，1 分钟 | ||||||
| 空气 | 无腐蚀性气体 | ||||||
| 冷却方式 | 自然风冷 | ||||||
| 防护等级 | 前面板 IP65 | ||||||
| 结构 | 显示区域 | 154.8*87.7 | 223.7*126.3 | ||||
外部尺寸（mm) | 205.8*147.2*35.5 | 277.0*191.7*37.6 | |||||
| 含包装尺寸（mm） | 230*195*85 | 306*233*100 | |||||
| 含包装重量（kg） | 0.8 | 0.8 | 0.85 | 1.35 | 1.35 | 1.4 | |
| 外壳材料 | 工业塑料PC+ABS | ||||||
| 认证 | 认证 | CE认证 | |||||
