信捷触摸屏，TG薄款，黑色，7.0寸，带以太网口，1677万色，分辨率 800*480，400MHz 主频，128MB存储器，2个通讯口，支持 X-Net 总线（仅单屏模式，最高波特率为 115200），PLC口支持 RS232/RS485/RS422，Download口支持RS232/RS485，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序，1个以太网接口，支持MODBUS TCP协议；开孔尺寸：192.0*138.5，可垂直安装；
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |

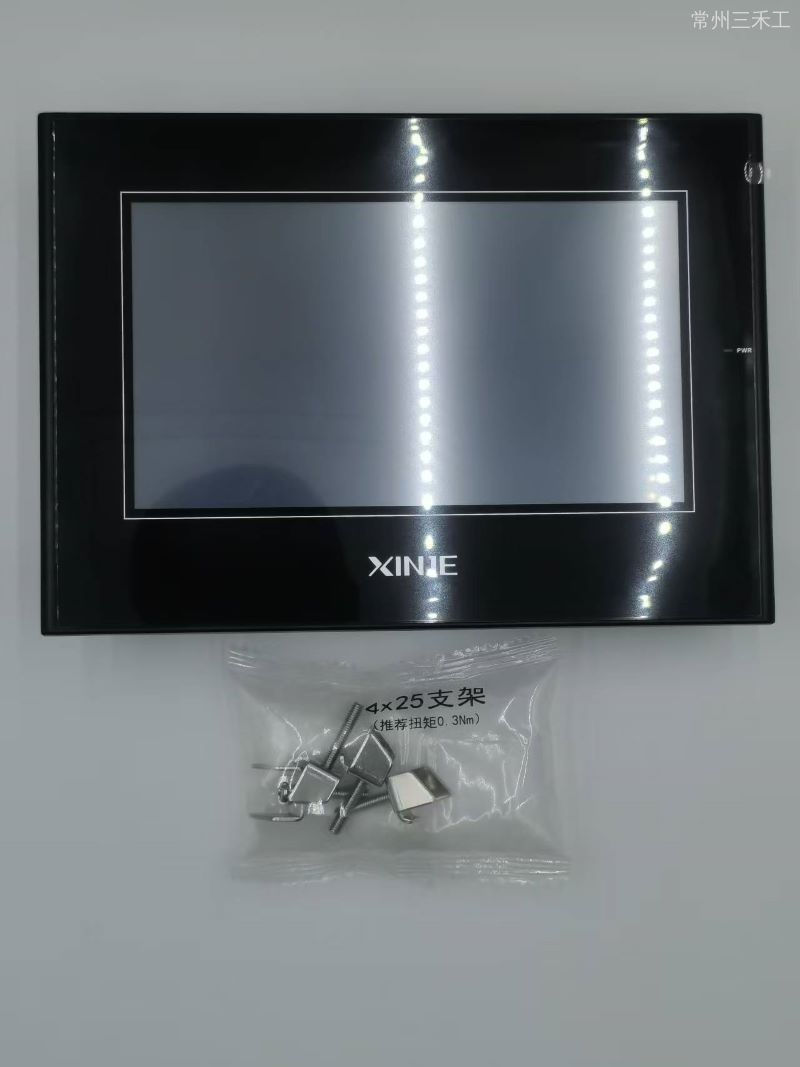

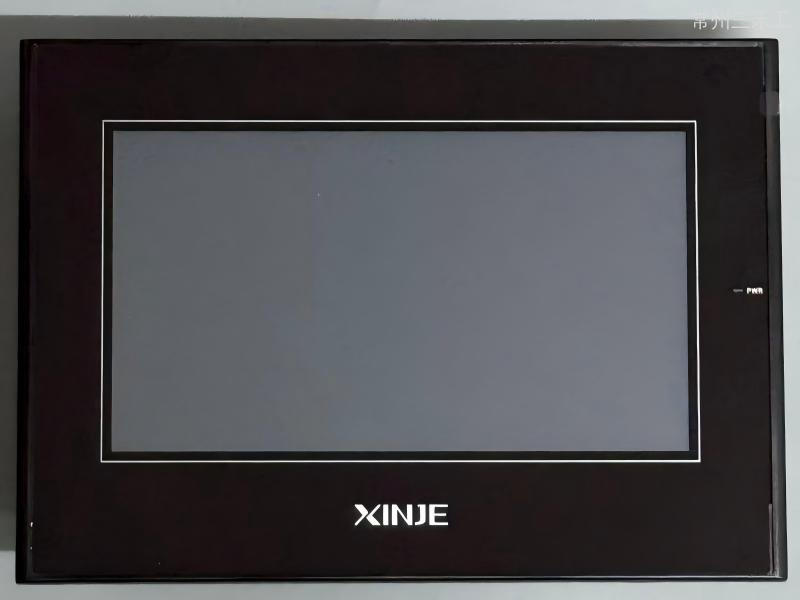

TG系列超薄7.0寸带网口触摸屏 TG765S-ET（黑色）
产品说明
1.全新外观设计，比普通款更薄
2.1677万色，画质细腻无痕，显示效果媲美液晶显示器
3.下载、启动、运行，三位一体的超高速响应
4.支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
5.支持BMP、JPEG格式图片显示
6.丰富的立体3D图库，画面更生动
7.灵活的部件选择空间，自定义动画轨迹设计
8.数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
9.配方数据的存储与双向传送，提高工作效率
产品特点
1、TG765S 系列超薄款，厚度由老式的 48.5mm 减为 38.5mm；
2. ARM9 CPU，400MHz主频，128MB存储容量
3、仅支持 X-Net 总线中的 OMMS 方式，即一屏一机、一屏多机通讯；
4、能够同时和多家 PLC 进行多口通讯，RJ45 以太网接口，支持与 TBOX、西门子 S7-1200、S7-200Smart 及其它 Modbus-TCP 设备通讯，打破传统串口通讯模式，构成开放式的网络结构。
规格参数

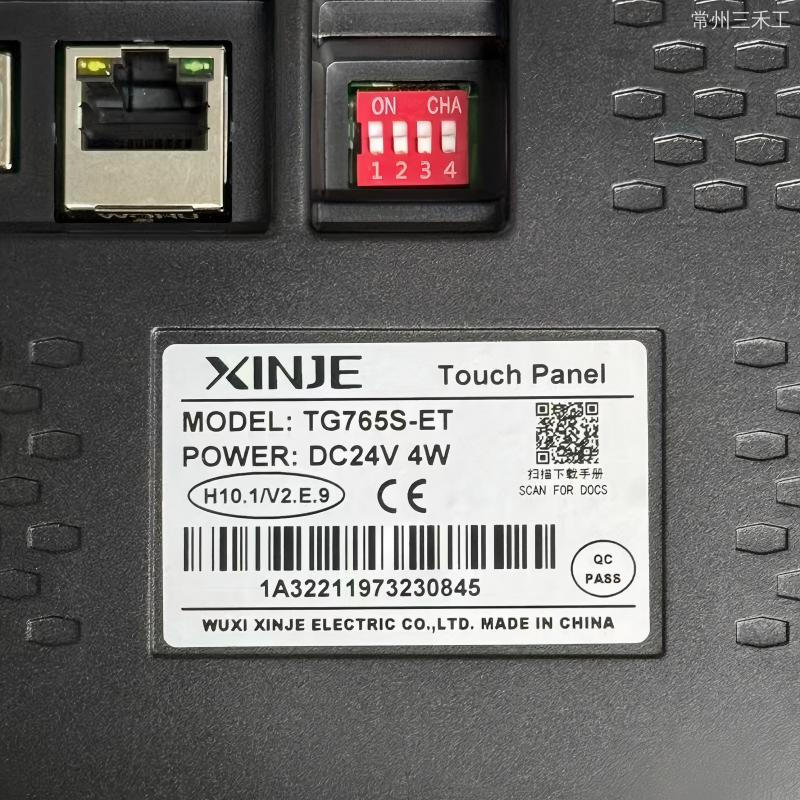

型号 | TG765S-ET | |||||
产品特性： | ||||||
尺寸 | 7.0 | |||||
分辨率 | 800*480 | |||||
液晶屏 | TFT液晶显示，LED背光 | |||||
显示颜色 | 1677万色 | |||||
亮度（cd/m2） | 200 | |||||
触摸面板 | 四线电阻式触摸屏 | |||||
液晶寿命 |
| |||||
存储器 | 128MB | |||||

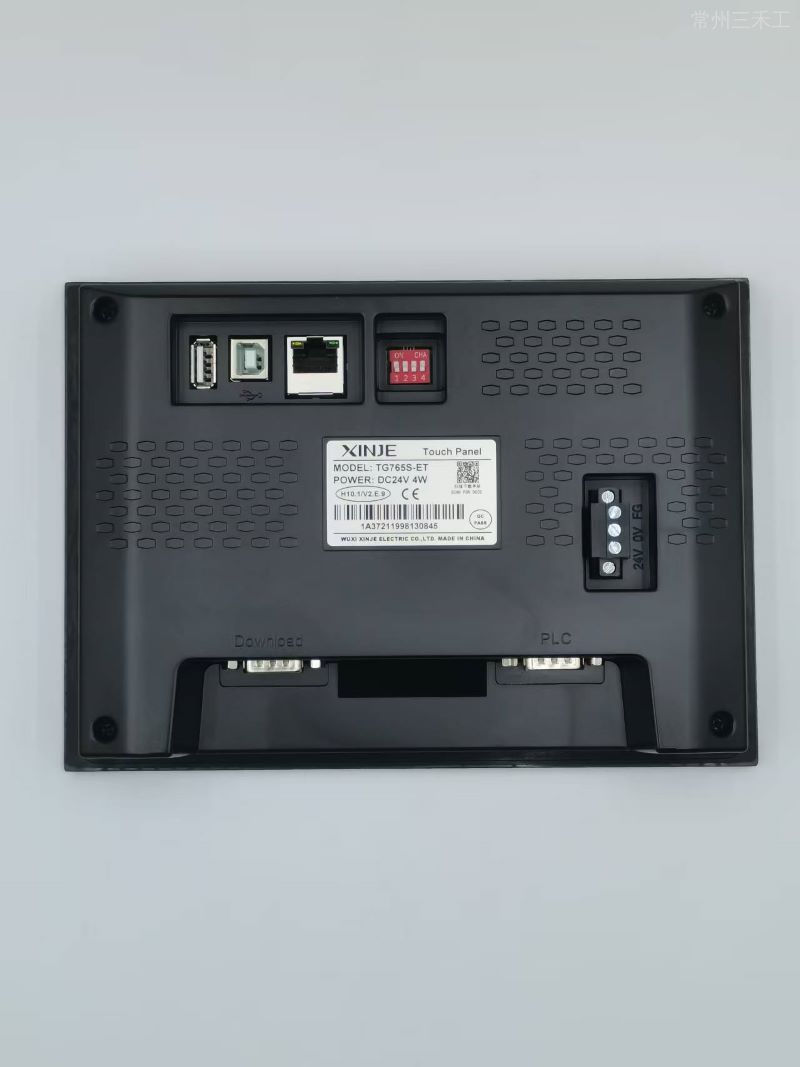

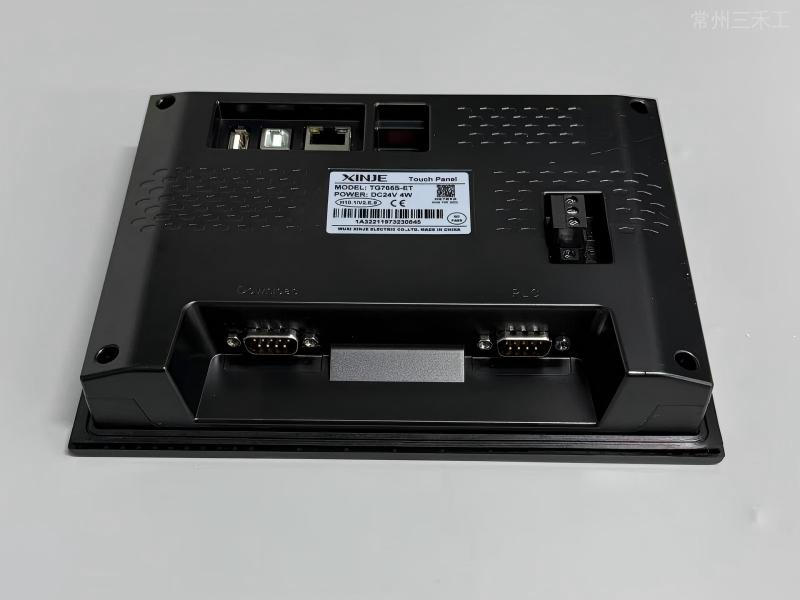

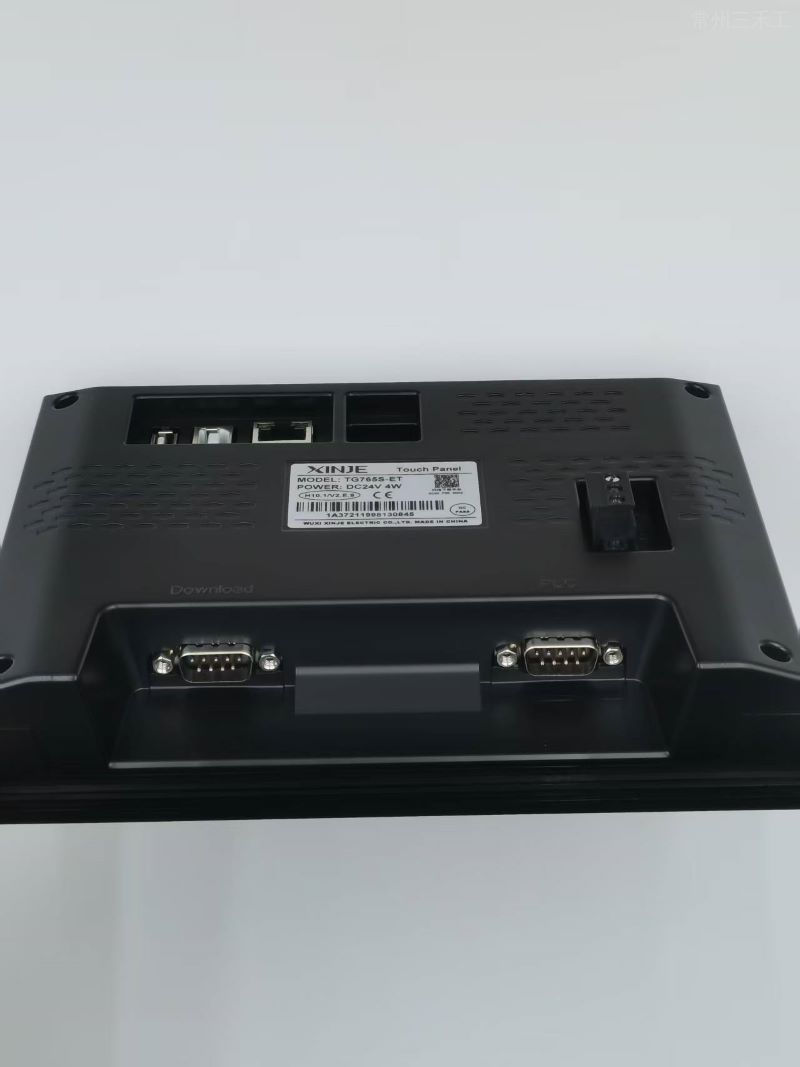

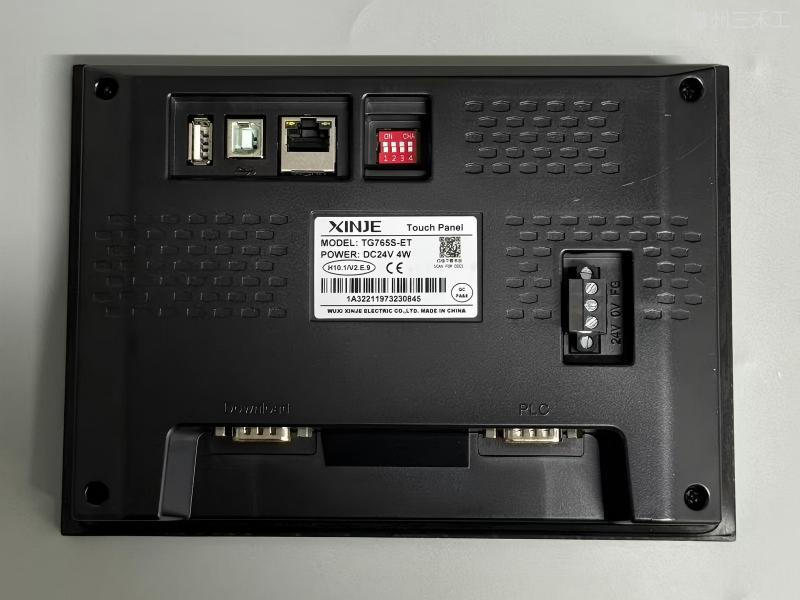

外部接口： | ||||||
PLC口 | RS232/RS422/RS485 | |||||
Download口 | RS232/RS485 | |||||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | |||||
USB接口2 | USB-A（符合USB2.0规范），U盘口 | |||||
以太网口 | -ET型号支持 | |||||
电气特性 | ||||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | |||||
消耗电流 | 200mA | |||||
允许失电 | 10ms以下（实际失电小于1s） | |||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |||||
环境 | ||||||
运行温度 | 0℃~50℃ | |||||
存储温度 | -20℃~60℃ | |||||
运行湿度 | 10%RH~90%RH（无凝露） | |||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |||||
空气 | 无腐蚀性气体 | |||||
冷却方式 | 自然风冷 | |||||
防护等级 | 前面板符合IP65 | |||||
尺寸 | ||||||
外部尺寸（mm） | 207.0*148.0*38.5 | |||||
面板开孔尺寸（mm） | 192.0*138.5 | |||||
| 外包装尺寸(mm) | 235*193*84 | |||||
| 总重量(kg) | 0.8 | |||||
注意：1、S为黑色外壳，G为灰色外壳
2、以上所有型号标配时钟。
程序下载电缆
型号：JC-UA（方口USB)
外形尺寸图（单位：mm)
TG765S系列：
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
| TG系列触摸屏画面编辑软件Twin | 下载 |
型号说明
规格参数
型号 | TGA63S | TGA63G | TG765S | TG765G | ||
TGA63S-MT TGA63S-UT TGA63S-ET | TGA63G-MT TGA63G-UT TGA63G-ET | TG765S-MT TG765S-UT TG765S-ET | TG765S-XT | TG765G-MT TG765G-UT TG765G-ET | TG765G-XT | |
产品特性 | ||||||
尺寸 | 10.1 | 7 | 7 | |||
分辨率 | 1024*600 | 800*480 | 800*480 | |||
液晶屏 | TFT液晶显示，LED背光 | |||||
显示颜色 | 1677万色 | |||||
亮度（cd/m2） | 200 | |||||
触摸面板 | 四线电阻式触摸屏 | |||||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |||||
存储器 | 128MB | |||||
外部接口 | ||||||
PLC口 | RS232/RS422/RS485 | RS232/RS422/RS485 | RS232 | RS232/RS422/RS485 | RS232 | |
Download口 | RS232/RS485 | RS232/RS485 | RS232 | RS232/RS485 | RS232 | |
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | |||||
USB接口2 | USB-A（符合USB2.0规范），U盘口，UT/ET型号支持 | |||||
以太网口 | -ET型号支持 | |||||
电气特性 | ||||||
输入电压 | DC24V（电压范围：DC22V~DC26V） | |||||
消耗电流 | 270mA | 200mA | 200mA | |||
允许失电 | 10ms以下（实际失电小于1s） | |||||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |||||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |||||
环境 | ||||||
运行温度 | 0℃~50℃ | |||||
存储温度 | -20℃~60℃ | |||||
运行湿度 | 10%RH~90%RH（无凝露） | |||||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |||||
空气 | 无腐蚀性气体 | |||||
冷却方式 | 自然风冷 | |||||
防护等级 | 前面板符合IP65 | |||||
尺寸 | ||||||
外部尺寸（mm） | 277.0*191.7*44.0 | 207.0*148.0*38.5 | 207.0*148.0*38.5 | |||
面板开孔尺寸（mm） | 260.2*179.7 | 192.0*138.5 | 192.0*138.5 | |||
注意：1、S为黑色外壳，G为灰色外壳
2、以上所有型号标配时钟。
TG系列型号表
信捷 TG 系列触摸屏根据显示尺寸、功能类型的不同，具有如下型号：
显示尺寸 | 4.3〞 | 7〞 | 8〞 | 10.1〞 | 15.6〞 |
金属宽温型 | TGMA63D-MT | ||||
网络型 | TGM465-MT2 TGM465-ET | TGM765S-MT TGM765S-ET | TGM865-ET | TGMA63S-MT TGMA63S-ET | TGMC65-ET |
高亮 显示型 | TGM765L-MT TGM765L-ET | ||||
无边框 内嵌入型 | TGM465B | TGM765B-MT TGM765B-ET | TGMA63B-ET | ||
黑色超薄 | TG765S-MT TG765S-UT TG765S-ET | TGA63S-MT TGA63S-UT TGA63S-ET | |||
灰色超薄 | TG465G-XT TG465G-MT TG465G-UT TG465G-ET | TG765G-MT TG765G-UT TG765G-ET TG765G-ZT TG765G-XT | TGA63G-MT TGA63G-UT TGA63G- ET | ||
通用型 | TG465-MT TG465-UT TG465-ET TG465-MT2 TG465- UT2 | TG765-MT TG765-UT TG765-ET | TG865-MT TG865-ET | TGA62-MT TGA62-ET TGA63-MT TGA63-UT TGA63-ET | TGC65-ET |
耐油型 | TG465-MT(P) TG465-UT(P) | TG765-MT(P) TG765-UT(P) TG765-ET(P) TG765-XT(P) TG765-XT(P)-C | TG865-MT(P) TG865-ET(P) | TGA62-MT(P) TGA62-ET(P) TGA62-UT(P) | |
经济型 | TG465-XT | TG765-XT TG765-XT TG765-XT-C TG765S-XT | |||
X-NET 总线型 | TG765-NT | TG865-NT | TGA63-NT | ||
视觉型 | STG765-ET | STG865-ET STG865-MT(P) | STGC65-ET | ||
CAD 型 | CTG765-ET | CTG865-ET | CTGA62-ET |
（1）STG/CTG 专用型号的人机界面请在订货时说明其功能使用，避免订错货；
（2） 红色标记的型号表示已停产；
（3） TN765-ET 更名为 TG765-NT，TN865-ET 更名为 TG865-NT，TNA63-ET 更名为 TGA63-NT；
（4） TGM 系列、高亮款、超薄款更换面膜，Logo 由 Touchwin 更换成 XINJE。
