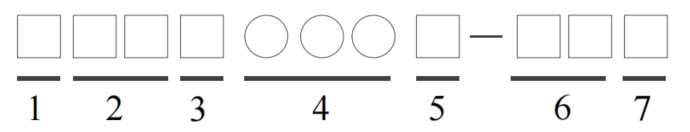

TG(G)/TG(S)系列触摸屏命名规则
①专业型号

C：专用于CAD功能；

S：专用于视觉功能；

无：普通型号

②系列名称TG系列
③专用型号M：专用于穿透功能
④显示尺寸

465：4.3英寸

765：7.0英寸

865：8.0英寸

A62：10.1英寸

A63：10.1英寸

C65：15.6英寸

⑤产品类型

S：黑色超薄型

G：灰色超薄型，磨砂质感

L：高亮显示型

B：无边框内嵌入型

D：金属宽温型

空：常规

⑥接口配置

MT：配备USB-B口、COM1（4.3寸无）、COM2

UT：配备USB-B口、USB-A口、COM1、COM2

ET：配备USB-B口、USB-A口、RJ45口、COM1、COM2

NT：配备USB-B口、USB-A口、RJ45口，支持X-NET总线

XT：配备USB-B口、串口仅保留1-2个RS232口

ZT：配备USB-B口、USB-A口、、COM1、COM2

⑦类型

空：通用型

2：4.3寸在原有型号上配备COM1口

(P)：耐油型

TG(G)/TG(S)系列触摸屏规格参数
产品型号

TGA63G-MT

TGA63G-UT

TGA63G-ET

TG765G-MT

TG765G-UT

TG765G-ET

TG465G-UT

TG465G-ET

TGA63S-MT

TGA63S-UT

TGA63S-ET

TG765S-MT

TG765S-UT

TG765S-ET

产品特性
尺寸10.1英寸7英寸4.3英寸10.1英寸7英寸
分辨率1024*600
800*480480*2721024*600800*480
液晶屏TFT液晶显示，LED背光
显示颜色1677万色
亮度200 cd/㎡
触摸面板四线电阻式触摸屏
液晶寿命50000小时以上，环境温度25℃，24小时运行
存储器128MB
接口PLC口RS232/RS485/RS422
Download口RS232/RS485/RS232/RS485
USB-A口U盘口，USB2.0规范
USB-B口USB下载口，USB2.0规范，ET型号支持
以太网口标准RJ45
电气特性
输入电压DC24V（电压范围：DC22V-DC26V）
消耗电流270mA200mA180mA270mA200mA
允许失电10ms以下（实际失电小于1s）
抗电压冲击AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻10MΩ以上，DC500V
环境运行温度-20-70℃
存储温度-30-75℃
运行湿度10%RH-90%RH（无凝露）
抗干扰能力电压噪声：1500Vp-p，脉宽1us，1分钟
空气无腐蚀性气体
冷却方式自然风冷
防护等级前面板IP65
结构
颜色灰色
灰色灰色黑色黑色
显示区域(mm)219.6*131.76154.08*85.92144.0*94219.6*131.76154.08*85.92
外部尺寸(mm)278.0*192.3*44.0207.0*148.0*38.5152.6*102.0*33.4278.0*192.3*44.0207.0*148.0*38.5
含包装尺寸(mm)310*234*100238*192*84192*139*84305*234*100236*193*85
含包装重量(KG)1.3/1.45/1.40.75/0.75/0.80.4/0.451.35
0.8
认证认证CE认证
