XD系列模拟量左扩模块 XD-2AD2DA-V-ED
注意：所有可左扩的机型，只能扩展1块左扩模块

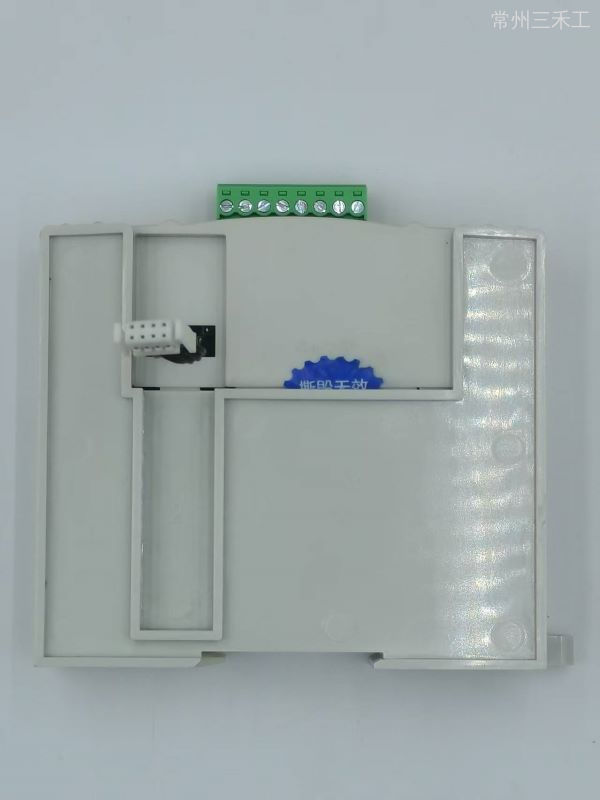

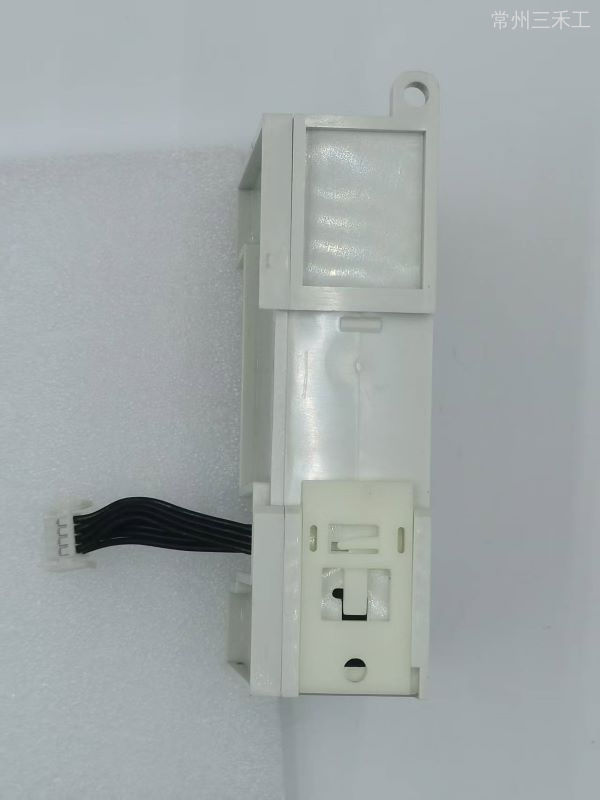

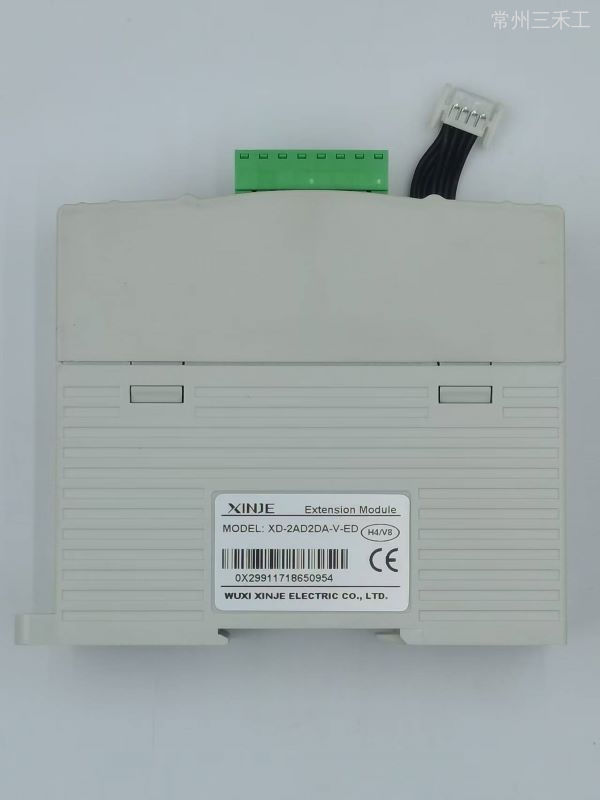

实物与参照图结构相同，尺寸相同，仅标识有区别。
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点输入、2点输出规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2路12位高精度模拟量输入、2路10位高精度模拟量输出
模拟量输入类型：电压、电流
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
| 外形尺寸(mm) | |
| 外包装尺寸(mm) | 147*139*62 |
| 总重量(kg) | 0.2 |

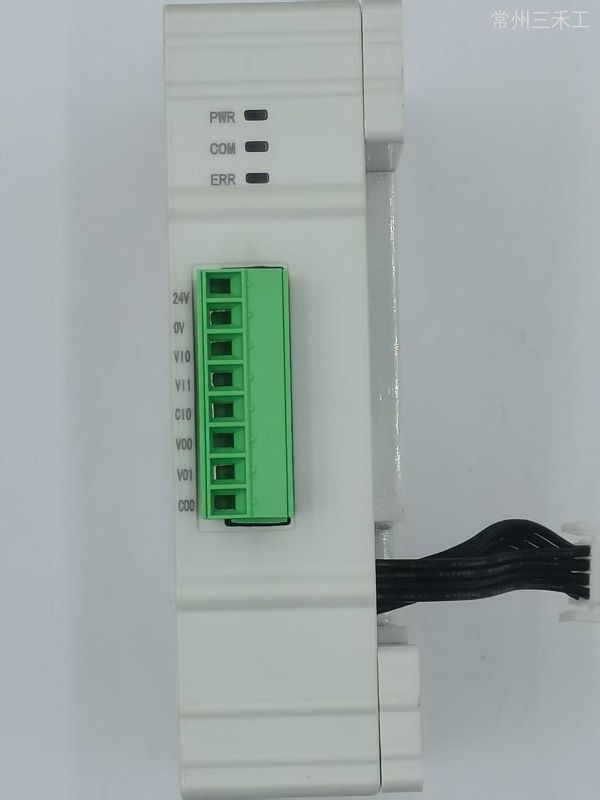

端子排列图
型号：XD-2AD2DA-V-ED
外部连接图
外部连接时，注意以下几个方面：
为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
XD-2AD2DA-V-ED外接＋24V电源时，请使用 PLC 本体上的24V电源，避免干扰。
1、电压单端输入：
2、电压单端输出：
性能规格
项目 | 电压输入 | 电压输出 |
2AD2DA-V-ED | 2AD2DA-V-ED | |
模拟量输入范围 | 0~5V,0~10V | 0~5V,0~10V |
最大输 入范围 | ±15V | - |
模拟量输出范围 | 0~5V,0~10V | 0~5V,0~10V 外部负载电阻2KΩ~1MΩ |
数字输入范围 | - | 10位二进制数（0~1023） |
数字输出范围 | 12位二进制数（0~4095） | - |
分辨率 | 1/4095（12Bit） | 1/1023（10Bit） |
综合精确度 | 1% | |
转换速度 | 10ms/通道 | |
模拟量用电源 | DC24V±10%，150mA | |
外观尺寸图（单位：mm）
型号：XD-2AD2DA-V-ED
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
命名规则
1： | 系列名称 | XD |
2： | 模拟量输入点数 | 2 |
3： | 指代模拟量输入 | AD |
4： | 模拟量输出点数 | 2 |
5： | 指代模拟量输出 | DA |
6： | 模拟量输入输出类型 | A：输入输出全部为电流型 |
V：输入输出全部为电压型 | ||
5： | 指代ED模块 | ED |
型号一览表
型 号 | 功 能 |
XD-2AD2DA-A-ED | 2通道模拟量输入（12bit）、2通道模拟量输出模块（10bit）； 电流型（0~20mA、4~20mA） |
XD-2AD2DA-V-ED | 2通道模拟量输入（12bit）、2通道模拟量输出模块（10bit）； 电压型（0~5V、0~10V） |
性能规格
项目 | 电压输入 | 电流输入 | 电压输出 | 电流输出 |
2AD2DA-V-ED | 2AD2DA-A-ED | 2AD2DA-V-ED | 2AD2DA-A-ED | |
模拟量输入范围 | 0~5V,0~10V | 0~20mA,4~20mA | 0~5V,0~10V | 0~20mA,4~20mA |
最大输 入范围 | ±15V | 0～40mA | - | - |
模拟量输出范围 | 0~5V,0~10V | 0~20mA,4~20mA | 0~5V,0~10V 外部负载电阻2KΩ~1MΩ | 0~20mA,4~20mA 外部负载电阻小于500Ω |
数字输入范围 | - | 10位二进制数（0~1023） | ||
数字输出范围 | 12位二进制数（0~4095） | - | ||
分辨率 | 1/4095（12Bit） | 1/1023（10Bit） | ||
综合精确度 | 1% | |||
转换速度 | 10ms/通道 | |||
模拟量用电源 | DC24V±10%，150mA | |||
