XF-EP24
❤ 收藏

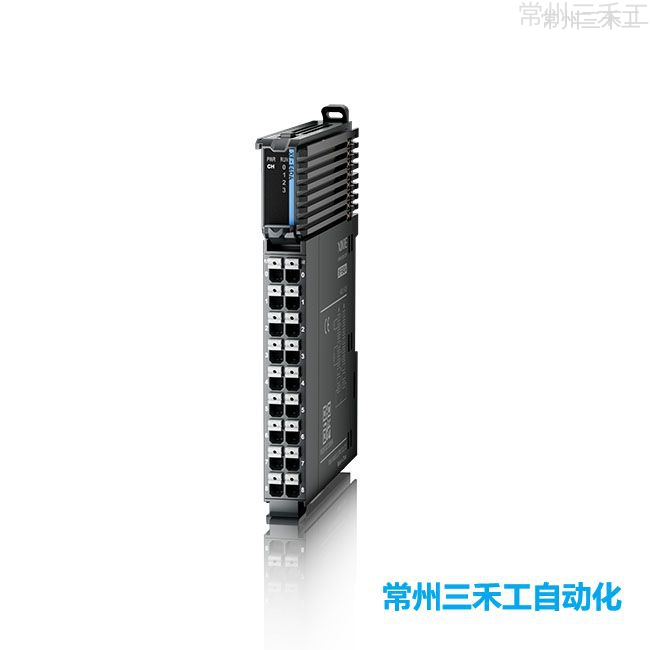

XF-EP24

电源模块
DC24V

信捷XF系列中继电源模块，供电电源DC24V，输出功率为24W；实现中继电源后的模块背板总线或系统供电；

含包装重量:0.000KG
数量：
立即购买
加入选型车
商品描述

信捷XF系列中继电源模块，供电电源DC24V，输出功率为24W；实现中继电源后的模块背板总线或系统供电；


XF系列中继电源模块  XF-EP24



产品特点

  • XF-EP24为XF系列中继电源模块，供电电源DC24V，实现中继电源后的模块背板总线或系统供电。

  • DC24V直流输入；

  • 双接地；

  • 过载保护。

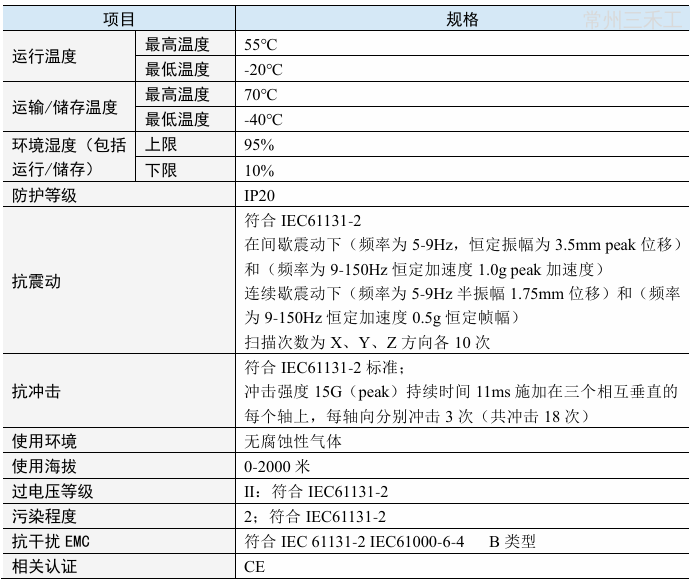

基本规格

XF-EP24
项目规格
运行温度最高温度55℃
最低温度-20℃
运输/储存温度最高温度70℃
最低温度-40℃

环境湿度

（包括运行/储存）

上限95%
下限10%
防护等级IP20
抗震动

符合IEC61131-2

在间歇震动下（频率为5-9Hz，恒定振幅为3.5mm peak位

移）和（频率为9-150Hz恒定加速度1.0g peak 加速度）

连续歇震动下（频率为5-9Hz半振幅1.75mm位移）和（频率

为9-150Hz 恒定加速度0.5g 恒定帧幅）

扫描次数为X、Y、Z各方向10次

抗冲击

符合IEC61131-2 标准

冲击强度15G（peak）持续时间11ms施加在三个相互垂直的

每个轴上，每轴向分别冲击3次（共冲击18 次）

使用环境无腐蚀性气体
使用海拔0-2000米
过电压等级Ⅱ：符合IEC61131-2
污染程度2；符合IEC61131-2
抗干扰 EMC符合IEC 61131-2 IEC61000-6-4 B类型
相关认证CE

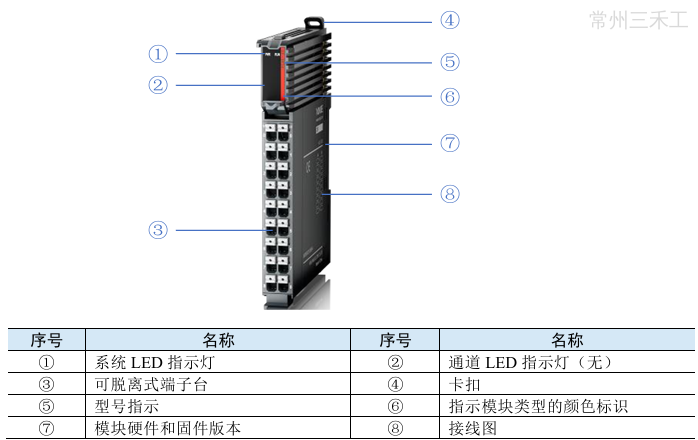

XF-EP24模块结构说明

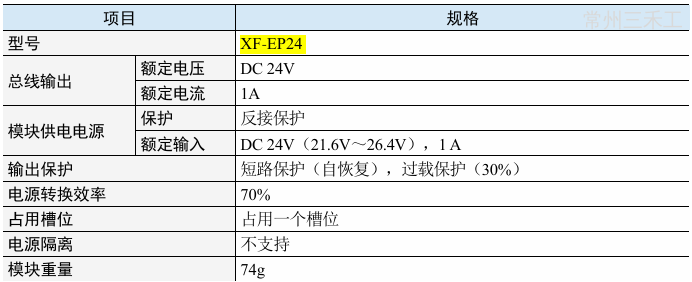

技术规格

XF-EP24
项目规格
总线输出额定电压DC 24V
额定电流1A
模块供电电源保护反接保护
额定输入DC 24V（21.6V～26.4V），1A
输出保护短路保护（自恢复），过载保护（30%）
电源转换效率70%
占用槽位占用一个槽位
电源隔离不支持
模块重量74g
含包装尺寸

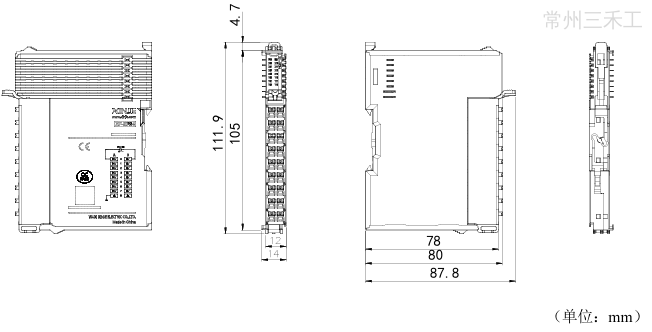

外观尺寸图（单位：mm）

型号：XF-EP24
