XL-E16PYT
❤ 收藏

XL-E16PYT

右扩模块
数字量扩展
16点
晶体管
DC24V

信捷XL系列PLC扩展模块，数字量扩展模块，扩展16点晶体管输出，正负逻辑可设，供电电源DC24V,PNP输出；

￥0.00
0.00
￥0.00
重量：0.000KG
数量：
立即购买
加入选型车
商品描述

信捷XL系列PLC扩展模块，数字量扩展模块，扩展16点晶体管输出，正负逻辑可设，供电电源DC24V,PNP输出；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881


XL系列PLC I/O扩展模块  XL-E16PYT



产品特点


  • XL系列PLC适配开关量输入输出右扩展模块，包含8~32点规格。

  • XL系列PLC一般可扩展10~16个模块。

  • 电源规格：DC24V

  • 输出类型：PNP型晶体管（T）




基本规格


项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~55℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

直接安装在DIN46277（宽35mm）的导轨上

外形尺寸(mm)
外包装尺寸(mm)

总重量(kg)

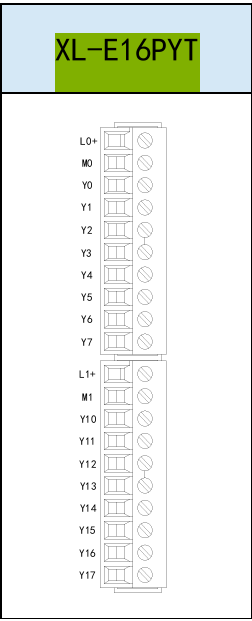

端子排列图



晶体管输出接线

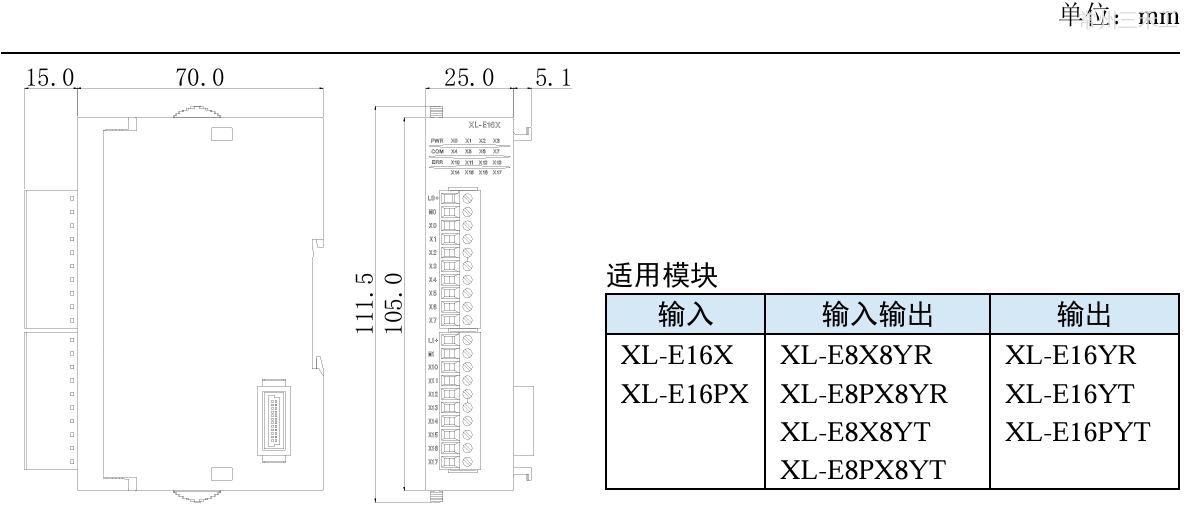

外观尺寸图（单位：mm）




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881


XL系列PLC扩展模块用户手册下载


XL-E16PYT  三维图 (STP文档）暂无
XL-E16PYT  CAD图暂无

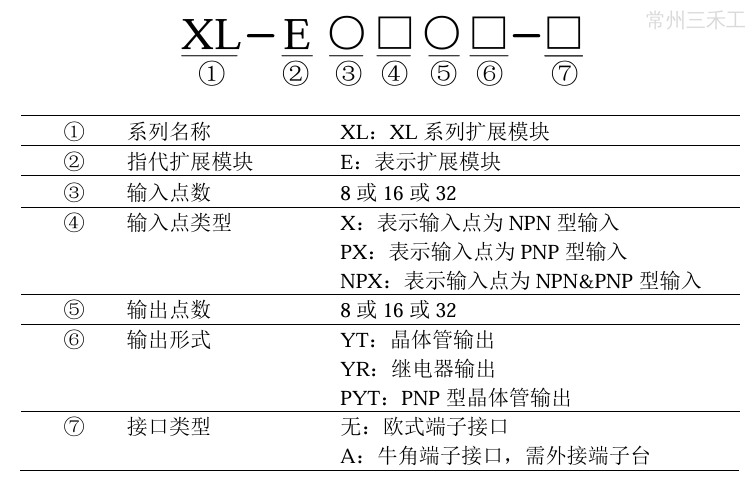

命名规则



型号一览表


型号

输入输出

总点数

输入点数（DC24V）

输出点数

（R，T）

类型

输入

输出

继电器输出

晶体管输出

NPN型

-

XL-E8X8YR

XL-E8X8YT

16点

8点

8点

XL-E16X

-

-

16点

16点

-

-

XL-E16YR

XL-E16YT

16点

-

16点

-

-

XL-E16YT-A

16点

-

16点

-

-

XL-E16X16YT

32点

16点

16点

-

-

XL-E16X16YT-A

32点

16点

16点

XL-E32X

-

-

32点

32点

-

XL-E32X-A

-

-

32点

32点

-

-

-

XL-E32YT

32点

-

32点

-

-

XL-E32YT-A

32点

-

32点

PNP型

XL-E16PX

-


16点

16点

-

-

-

XL-E16PYT

16点

-

16点

-

XL-E8PX8YR

XL-E8PX8YT

16点

8点

8点

-

-

XL-E16PX16YT

32点

16点

16点

-

-

XL-E16PX16YT-A

32点

16点

16点

XL-E32PX

-

-

32点

32点

-

XL-E32PX-A

-

-

32点

32点

-




功能说明


型   号

功 能 说 明

NPN输入型

PNP输入型

XL-E8X8YR

XL-E8PX8YR

8路开关量输入，8路继电器输出

XL-E8X8YT

XL-E8PX8YT

8路开关量输入，8路晶体管输出

XL-E16X

XL-E16PX

16路开关量输入

XL-E16YR

-

16路继电器输出

XL-E16YT

-

16路晶体管输出

XL-E16YT-A

-

16路晶体管输出（牛角接线端子）

XL-E16X16YT

XL-E16PX16YT

16路开关量输入，16路晶体管输出

XL-E32X

XL-E32PX

32路开关量输入

XL-E32YT

-

32路晶体管输出

XL-E16X16YT-A

XL-E16PX16YT-A

16路开关量输入，16路晶体管输出(牛角接线端子)

XL-E32X-A

XL-E32PX-A

32路开关量输入(牛角接线端子)

XL-E32YT-A

-

32路晶体管输出(牛角接线端子)
