XF-E2COM24
❤ 收藏

XF-E2COM24

右扩模块
通讯口扩展
232口,485口

信捷XF系列PLC扩展模块,串口通讯扩展模块,2路独立232/485串口通讯，支持Modbus主站、从站以及自由格式通信，通道与内部隔离处理提高抗干扰性，支持与本体PLC扩展、远程IO扩展搭配使用。
注：单路COM的232和485不能同时使用，两者只能选择一种方式进行通讯。

含包装重量:0.100KG
数量：
立即购买
加入选型车
商品描述

信捷XF系列PLC扩展模块,串口通讯扩展模块,2路独立232/485串口通讯，支持Modbus主站、从站以及自由格式通信，通道与内部隔离处理提高抗干扰性，支持与本体PLC扩展、远程IO扩展搭配使用。
注：单路COM的232和485不能同时使用，两者只能选择一种方式进行通讯。

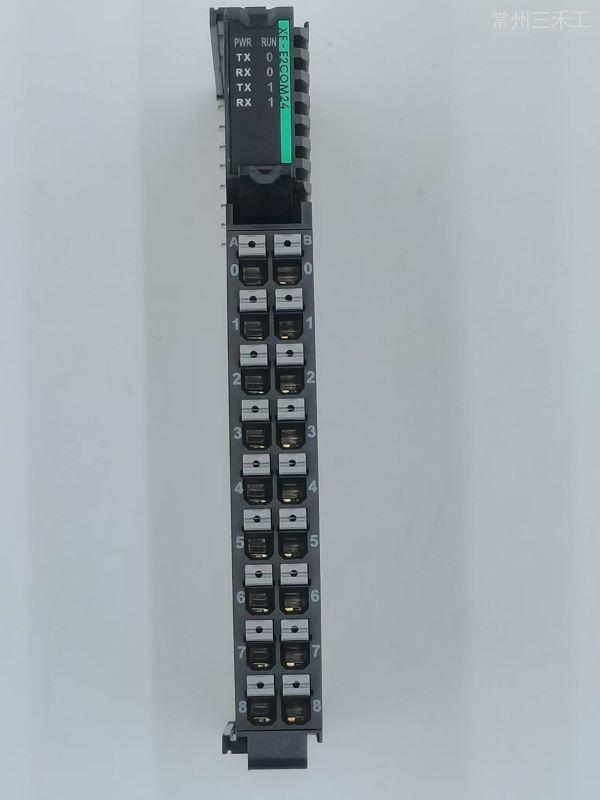

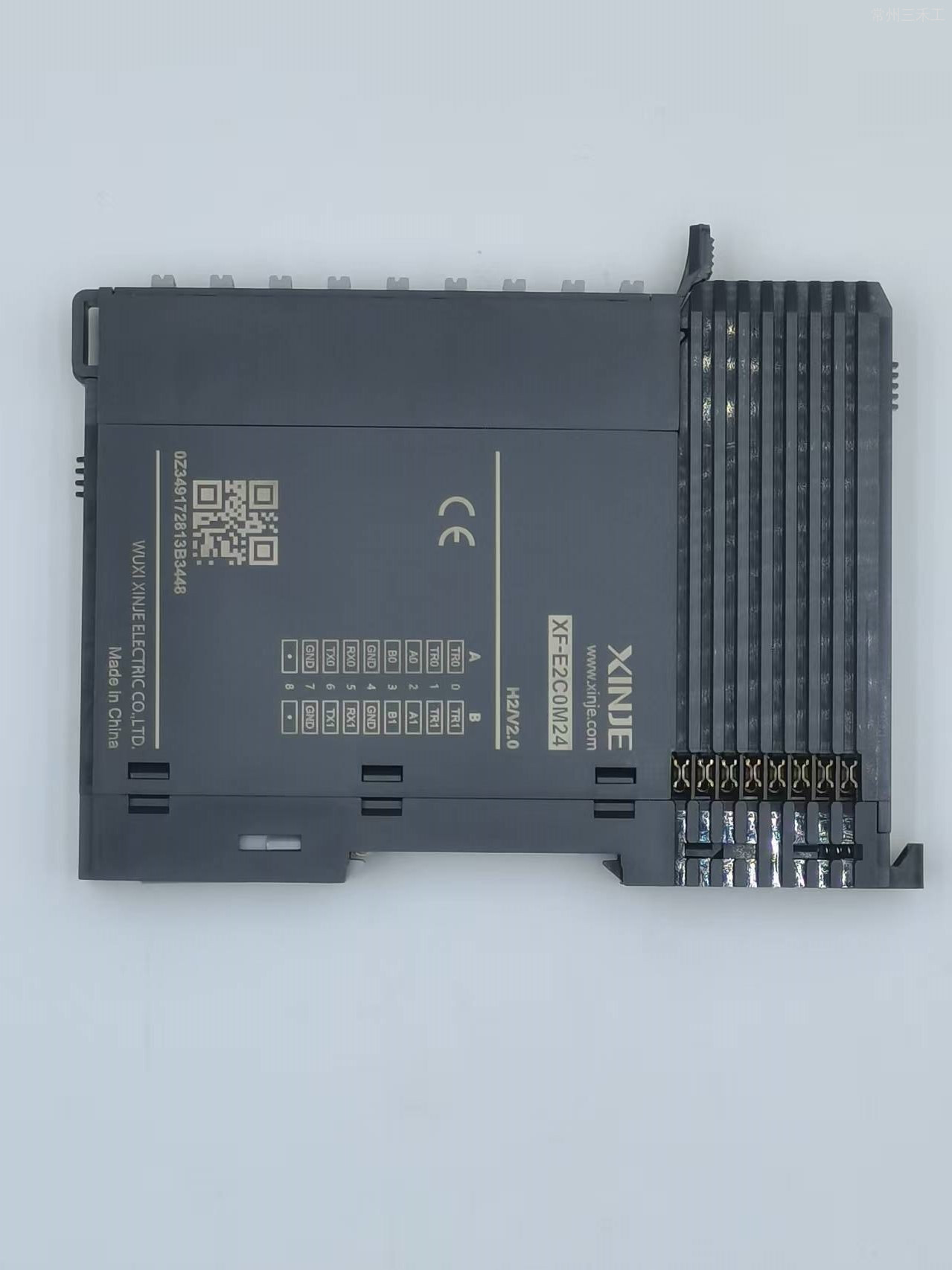

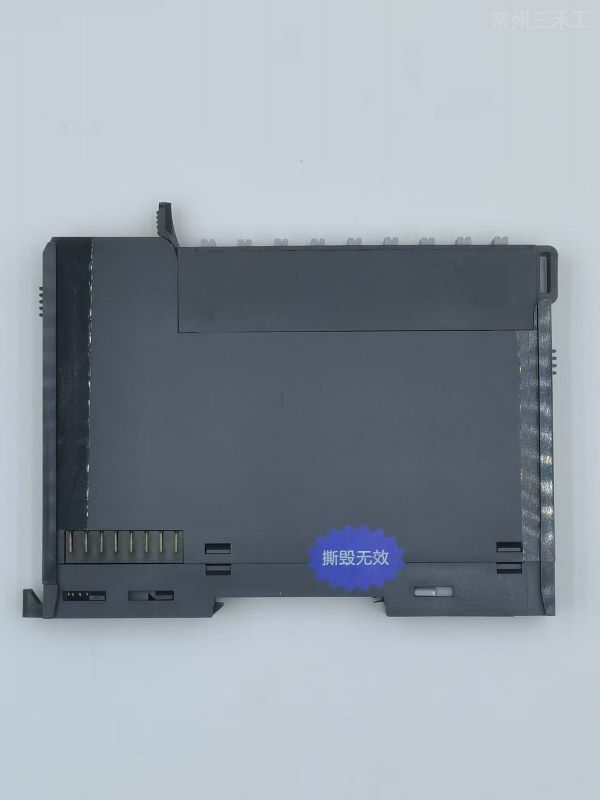

XF系列PLC 串口通讯扩展模块  XF-E2COM24



产品特点

  • XF-E2COM24系列串口通讯扩展模块，适配XSF系列CPU单元产品和LF系列通信耦合器单元。

  • 2路独立232/485串口通讯；

  • 支持Modbus主站、从站以及自由格式通信；

  • 通道与内部隔离处理提高抗干扰性；

  • 12mm宽度设计。


基本规格

XF-E2COM24
项目规格
运行温度最高温度55℃
最低温度-20℃
运输/储存温度最高温度70℃
最低温度-40℃

环境湿度

（包括运行/储存）

上限95%
下限10%
防护等级IP20
抗震动

符合IEC61131-2

在间歇震动下（频率为5-9Hz，恒定振幅为3.5mm peak位

移）和（频率为9-150Hz恒定加速度1.0g peak 加速度）

连续歇震动下（频率为5-9Hz半振幅1.75mm位移）和（频率

为9-150Hz 恒定加速度0.5g 恒定帧幅）

扫描次数为X、Y、Z各方向10次

抗冲击

符合IEC61131-2 标准

冲击强度15G（peak）持续时间11ms施加在三个相互垂直的

每个轴上，每轴向分别冲击3次（共冲击18 次）

使用环境无腐蚀性气体
使用海拔0-2000米
过电压等级Ⅱ：符合IEC61131-2
污染程度2；符合IEC61131-2
抗干扰 EMC符合IEC 61131-2 IEC61000-6-4 B类型
相关认证CE

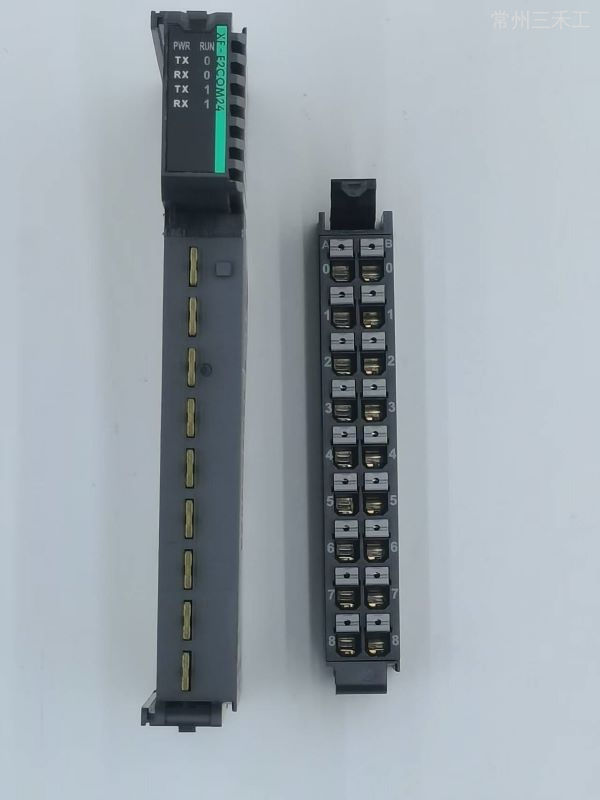

XF-E2COM24模块结构说明


端子定义



技术规格

XF-E2COM24
项目规格
端口数量2
通信端口RS-232和RS-485（单路COM的32和485，两者选其一使用）
通信协议Modbus-RTU/ASCII 主站/从站/自由格式
通信规格通信方式半双工
通道隔离是
波特率

2400bps、4800bps、9600bps、19200bps（默认）、38400bps、

57600bps、115200bps

数据位7或8（默认）
停止位1（默认）或2
校验奇、偶（默认）、无
通信距离

RS-232 15米（19200bps）

RS-485 1200米（9600bps）

最大模块数量8台（本体右扩展、远程IO适配器最大各支持8台扩展）
最大字节数256字节（Modbus）1024字节（自由格式）
模块功耗0.8W
模块重量100g
含包装尺寸145*118*44(mm)



外观尺寸图（单位：mm）

型号：XF-E2COM24
