LFC3-AP
❤ 收藏

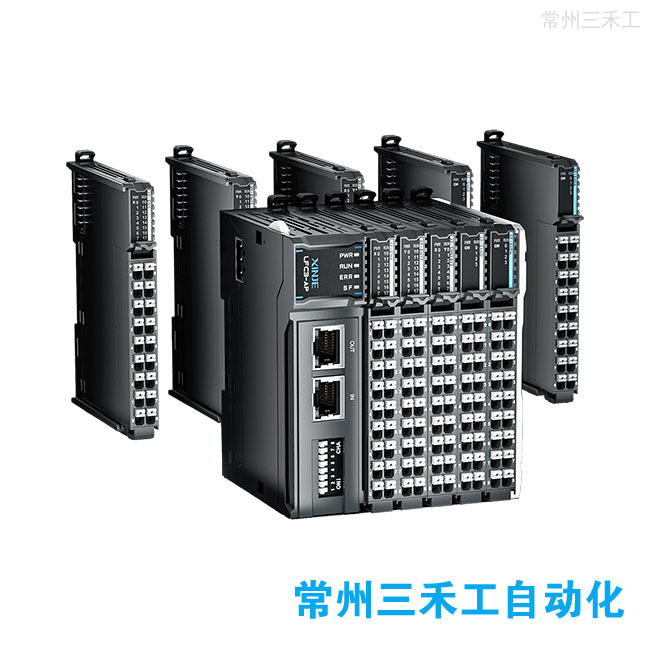

LFC3-AP

耦合器

EtherCAT耦合器，刀片式结构，单个耦合器最大可挂接32个XF、LF系列模块；最小同步周期支持250us，支持8位拨码设置别名站号功能；支持市面上主流品牌EtherCAT主站，例如欧姆龙、倍福、Codesys 等；供电电源DC24V；可选配XF-P35-E电源模块；

含包装重量:0.000KG
数量：
立即购买
加入选型车
商品描述

EtherCAT耦合器，刀片式结构，单个耦合器最大可挂接32个XF、LF系列模块；最小同步周期支持250us，支持8位拨码设置别名站号功能；支持市面上主流品牌EtherCAT主站，例如欧姆龙、倍福、Codesys 等；供电电源DC24V；可选配XF-P35-E电源模块；



分布式站点模块  LFC3-AP



产品特点

  • LFC3-AP 耦合器单元支持 EtherCAT 总线通讯协议，单个适配器模块最大可挂接 32 个 XF 系列 I/O 模块；

  • 能够实现与信捷、倍福、欧姆龙、基恩士等主流 PLC 的无缝连接。

  • 结构紧凑、节省安装空间；

  • 最小支持250usDC同步；

  • 支持网口升级固件；

  • 支持硬件静态站号设置；

  • 高速总线微秒级响应；

  • 最大支持扩展模块数量32个。


基本规格

LFC3-AP
项目规格
运行温度最高温度55℃
最低温度-20℃
运输/储存温度最高温度70℃
最低温度-40℃

环境湿度

（包括运行/储存）

上限95%
下限10%
防护等级IP20
抗震动

符合IEC61131-2

在间歇震动下（频率为5-9Hz，恒定振幅为3.5mm peak位

移）和（频率为9-150Hz恒定加速度1.0g peak 加速度）

连续歇震动下（频率为5-9Hz半振幅1.75mm位移）和（频率

为9-150Hz 恒定加速度0.5g 恒定帧幅）

扫描次数为X、Y、Z各方向10次

抗冲击

符合IEC61131-2 标准

冲击强度15G（peak）持续时间11ms施加在三个相互垂直的

每个轴上，每轴向分别冲击3次（共冲击18 次）

使用环境无腐蚀性气体
使用海拔0-2000米
过电压等级Ⅱ：符合IEC61131-2
污染程度2；符合IEC61131-2
抗干扰 EMC符合IEC 61131-2 IEC61000-6-4 B类型
相关认证CE、UL（目前仅H2.4版本的LFC3-AP支持UL认证）



模块结构说明





技术规格

LFC3-AP
项目规格
总线类型EtherCAT
额定输入电压DC24V
隔离耐压500VAC
电压允许范围DC21.6-26.4V
模块功耗1.5W
允许瞬间断电时间10ms DC24V
冲击电流10A DC26.4V
电源保护防反接保护、过流保护、浪涌吸收
单台AP过程数据输入最大1024字节，输出最大1024字节
网络接口2 个RJ45口
物理层100BASE-TX
同步周期支持250us、500us、1000us、2000us、4000us
传输距离两节点之间小于等于100m
传输介质超五类及以上
拓扑结构线型或星型（外接分支器）
扩展模块数量支持32个模块
固件升级支持
站号设置由拨码开关配置（1-255）或主站分配
模块重量100g
含包装重量

含包装尺寸



外观尺寸图（单位：mm）

型号：LFC3-AP
