商品描述
信捷变频器，VH6系列，功率18.5KW，额定输出电流37A，标配485通讯，可扩展 EtherCAT、CANopen扩展卡进行组网，可支持差分、集电极、旋转变压器编码器接入实现闭环反馈，标配A槽扩展卡(1路485通讯+2路AI+1路AO+4路双极性输入+1 路YT+1路YR)，详情请下载VH6系列变频器使用手册。

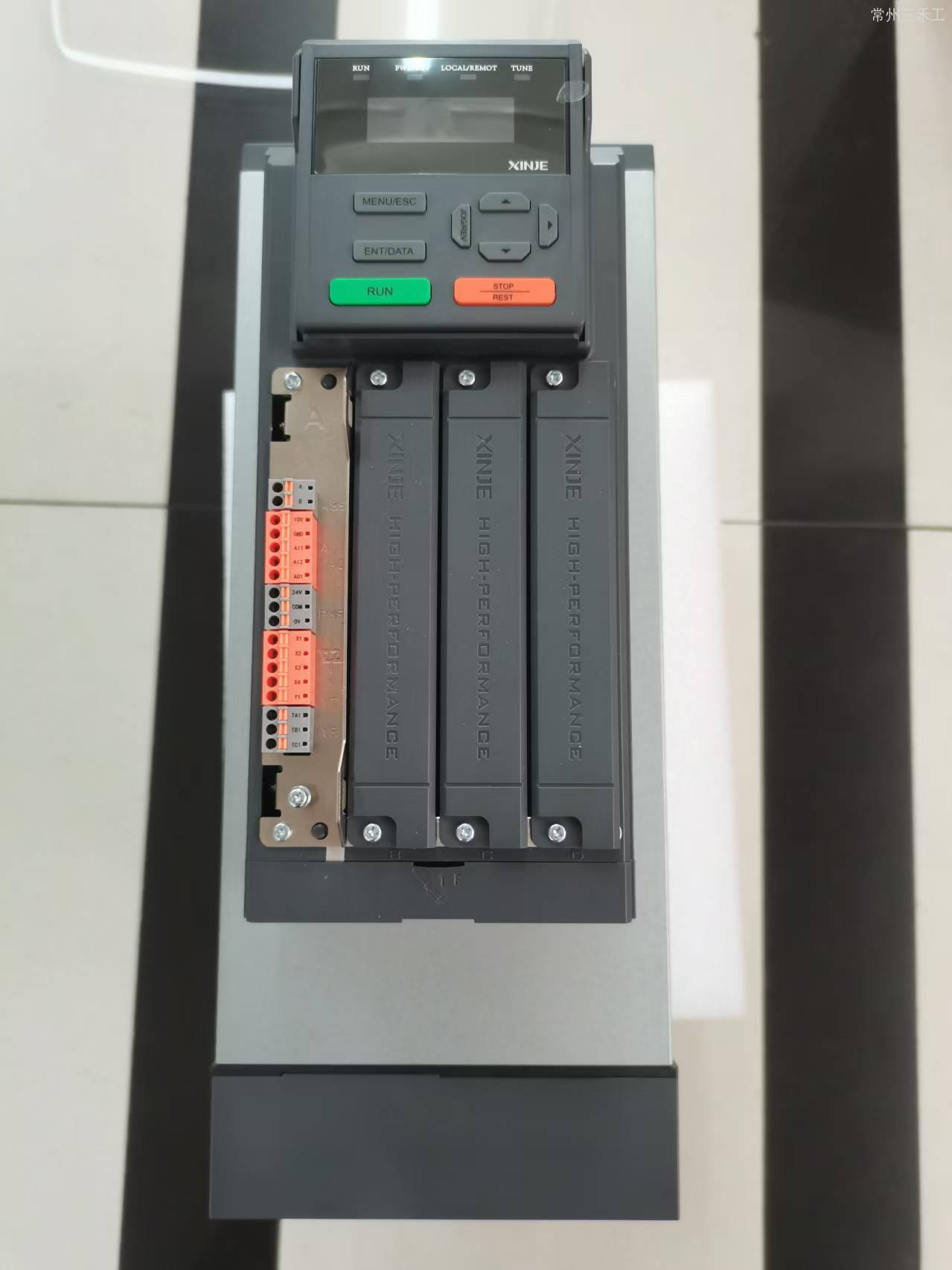

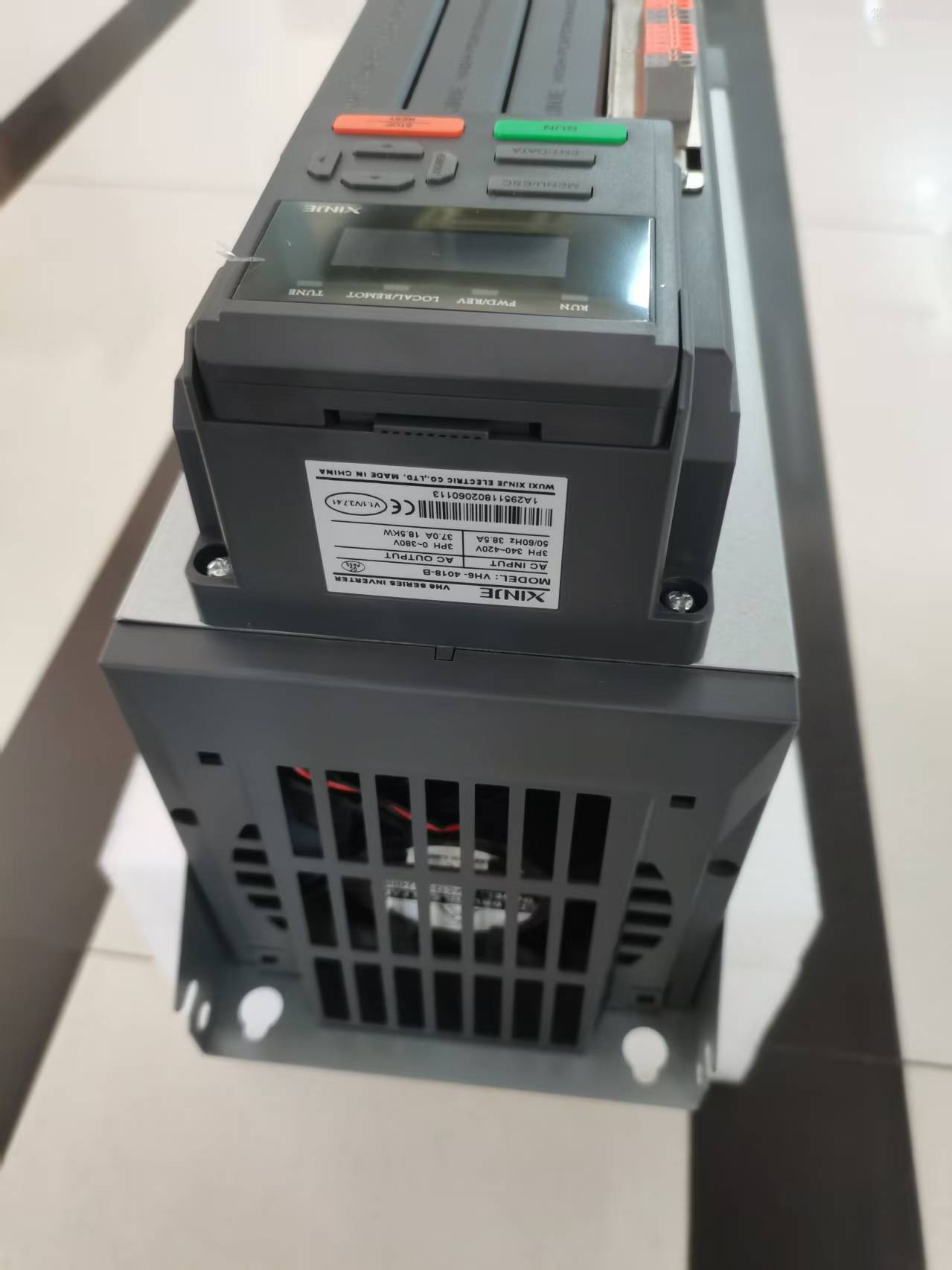

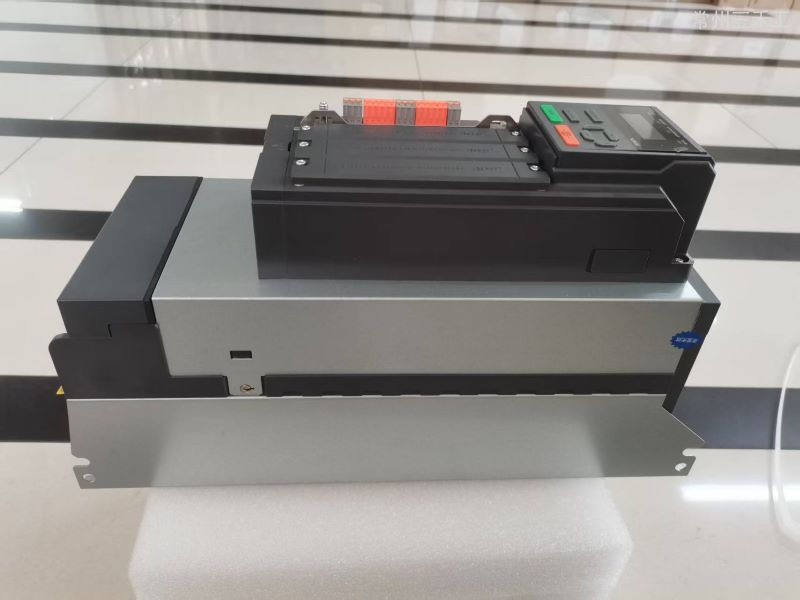

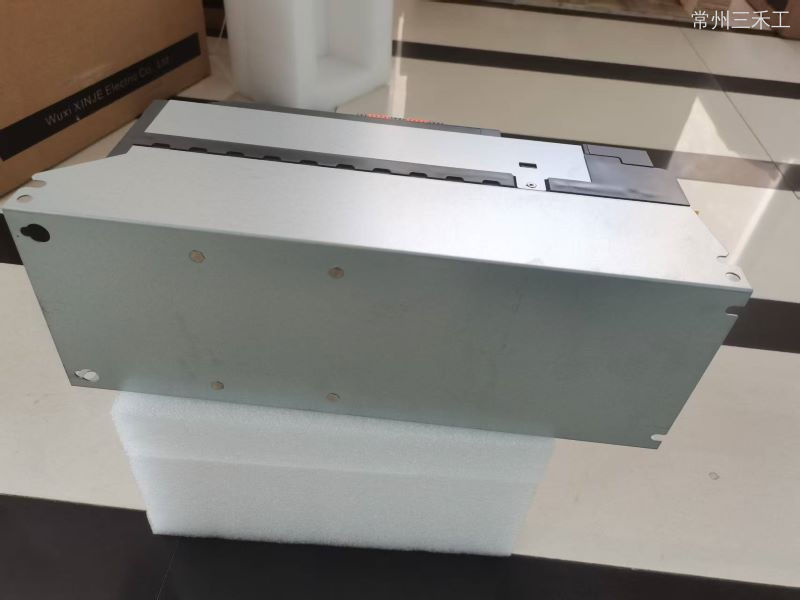

VH6系列变频器 VH6-4018-B
产品说明
| 型号 | VH6-4018-B | |
| 基本规格 | 输入电源 | 三相AC320V~440V |
| 功率（kW） | 18.5 | |
| 输出电流（A） | 37.0 | |
| 尺寸（W*H*D）（mm） | 150*417*228 | |
| 重量（kg） | 11.38 | |
| 功能 | 闭环矢量 | √ |
| 开环矢量/VF | √ | |
| 最高输出频率 | 1000Hz（VF）；600Hz（开环矢量/闭环矢量） | |
| 异步机 | √ | |
| 同步机 | √ | |
| 瞬停不停 | √ | |
| 转速追踪 | √ | |
| 下垂控制 | √ | |
| 位置功能 | √ | |
| 抱闸功能 | √ | |
| 性能 | 稳速精度 | FVC：±0.2%；SVC：±0.2%；VF：±1% |
| 转矩控制价精度 | FVC：±5%额定转矩；SVC：±10%额定转矩 | |
| 启动转矩 | FVC：0Hz180%；SVC：0.5Hz150%；VF：1Hz150% | |
| 过载能力 | 150%额定电流 60S；180%额定电流 3S | |
| 接口配置 | 数字输入路数 | 4 路（X1-X4），可通过 I/O 卡再扩展 3 路（X5-X7） |
| 高速脉冲输入（50kHz） | X4 | |
| 模拟输入路数 | 2（AI1/AI2 支持 0~10V 或 0~20mA 输入），可通过 I/O 卡再扩展1路（AI3 支持-10V~10V，可当作 PT100输入） | |
| 数字输出路数 | 1路（Y1）+1路（常开，常闭），可通过 I/O 卡再扩展 1 路（Y2）+1路（常开，常闭） | |
| 高速脉冲输出（50kHz） | Y2 | |
| 模拟输出路数 | 1，可通过 I/O 卡再扩展 1 路 | |
| ±24V 输出 | √ | |
| ±10V 输出 | √ | |
| 通讯类型 | 485 通信 | √ |
| EtherCAT | VH6-CC200 | |
| CANopen | VH6-CN200 | |
| 编码器类型 | 增量式编码器 | VH6-DM200 |
| I/O扩展卡 | I/O扩展卡 | 标配 VH6-A100、选配 VH6-B100 |
| 安规认证 | 安规认证 | CE |
| 可靠性与安装环境 | 防护等级 | IP20 |
| 湿度 | 小于95%，无水珠凝聚 | |
| 海拔 | 低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%） | |
| 可维护性 | 安装方式 | 挂壁式和嵌入式 |
| 端子可插拔 | √ | |
| 其它选配件 | 直流电抗器 | 内置 |
| 原面板支持外引 | √ | |
| 选配面板支持外引 | √ | |
| 制动单元 | 内置 | |
| 制动电阻阻值（Ω） | ≥32 | |
| 制动电阻功率（W） | ≥3750 | |
配线图
外形尺寸图（单位：mm)
VH6-4018-B
