信捷变频器D槽编码器扩展卡，多功能型增量式编码器扩展卡；支持差分(500Khz)、NPN型集电极(200Khz)、推挽式编码器信号接入；支撑脉冲信号输入、支持编码器信号分频输出；此扩展卡出厂时候不标配，用户使用变频器需要做闭环矢量控制时，可采购此扩展卡把编码器信号接入变频器做闭环矢量控制。
VH6系列变频器D槽PG扩展卡 VH6-DM100
产品特点
VH6-DM100 用于变频器对电机速度及方向检测信号的反馈，以达到变频器更精确控制电机的 速度及方向和转矩。
集差分、推挽、集电极信号输入，差分、集电极分频信号输出
编码器输入信号有光耦隔离，抗干扰能力强。

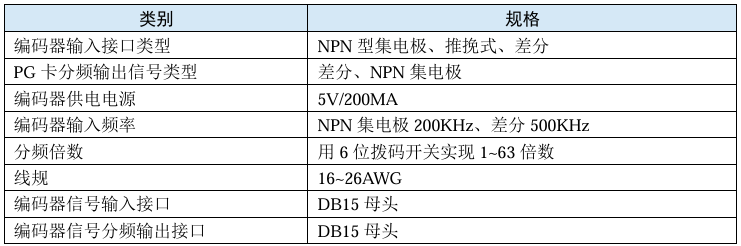

基本规格

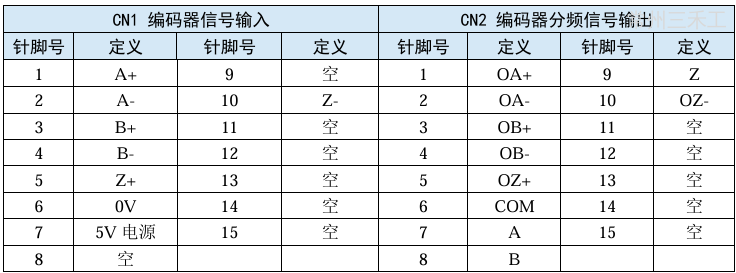

针脚定义
PG卡配线
功能说明
