商品描述
信捷XD系列PLC主机，主机16入/16出，继电器输出；供电电源AC100～240V，DC24V输出额定电流400mA；2个RS232、1个RS485;

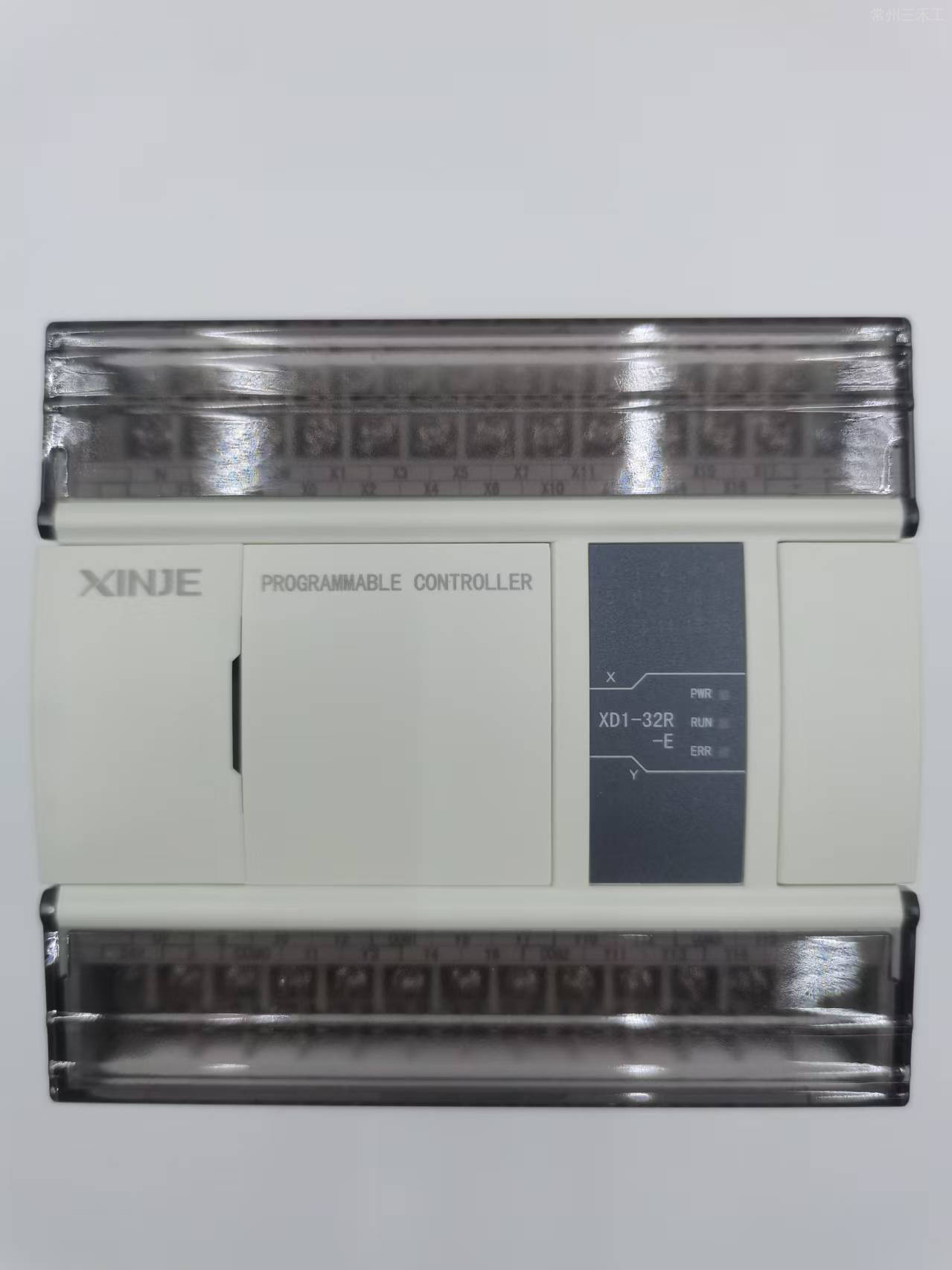

XD1系列PLC本体 XD1-32R-E
实物与参照图结构相同，尺寸相同，仅标识有区别。
产品参数列表
| 型号 | XD1-32R-E | 参数 |
| IO规格 | 本体DI点数 | 16点输入 |
| 本体DO点数 | 16点输出 | |
| 输入类型 | NPN | |
| 输出类型 | 继电器（R） | |
| 高速定位 | 普通脉冲路数 | × |
| 脉冲插补 | 不支持 | |
| 脉冲随动 | 不支持 | |
| 高速输入 | 单相/AB路数 | × |
| 输入模式 | × | |
| 基础规格 | 供电电源 | AC220V |
| 程序容量 | 256KB | |
| 扩展能力 | 不支持 | |
| 实时时钟 | 支持 | |
| 基本指令处理速度 | 0.02-0.05us | |
| 通讯方式 | ModbusRTU/ASCII | √ |
| 自由格式 | √ | |
| ModbusTCP | × | |
| TCP/IP | × | |
| Ethernet/IP | × | |
| EtherCAT | × | |
| OPCUA/DA | × | |
| UDP | × | |
| CANopen | × | |
| CANbus | × | |
| 扩展能力 | 右扩展模块数量 | × |
| 左扩展ED模块数量 | × | |
| 扩展BD模块数量 | × | |
| 软件平台 | 软件平台 | XDPPro |
| 编程语言 | LD，支持C语言 | |
| 在线下载 | × | |
| 接口 | RS232 数量 | 2 |
| RS485 数量 | 1 | |
| USB Type-B | × | |
| RJ45网口 | × | |
| CAN | × | |
| Type-C | × | |
| SD-卡 | × | |
| 环境要求 | 工作温度 | 0℃-60℃ |
| 工作湿度 | 5%~95%RH（无凝露） | |
| 储存温度 | -10℃-60℃ | |
| 防护等级 | IP20 | |
| 硬件规格 | 产品尺寸（mm） | 108.6*108*90 |
| 带包装尺寸（mm） | 146*141*115 | |
| 带包装重量（kg） | 0.65 | |
| 认证 | CE（欧盟认证） |

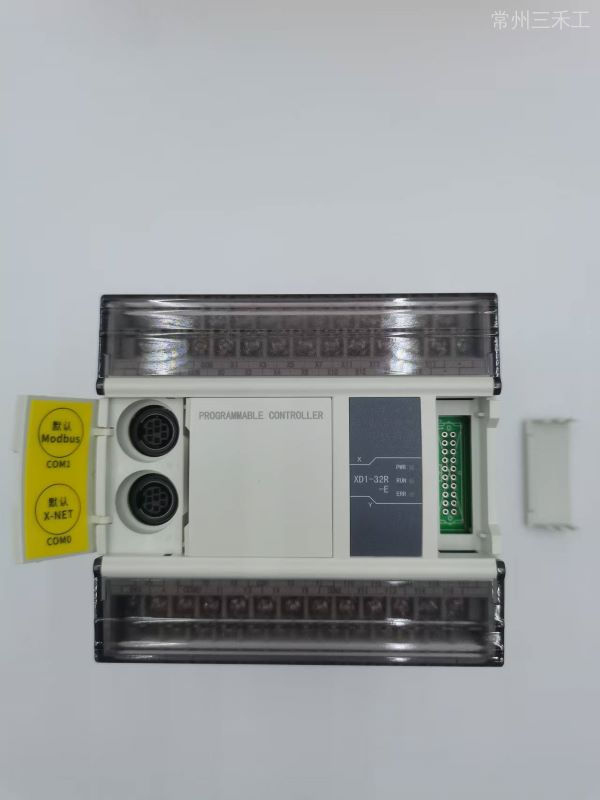

结构组成
型号：XD1-32R-E
通讯接口与协议
型号：XD1-32R-E
| 接口位置 | 通讯类型 | 通讯协议 | 备注 |
| COM0 | RS232口 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET | 4: RXD 5:TxD 8:GND ； 可用于程序上下载、触摸屏的连接。 |
| COM1 | RS232口 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET | 4: RXD 5:TxD 8:GND ； 可用于程序上下载、触摸屏的连接。 |
| COM2 | RS485口 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET | A为RS485+ B为RS485- |

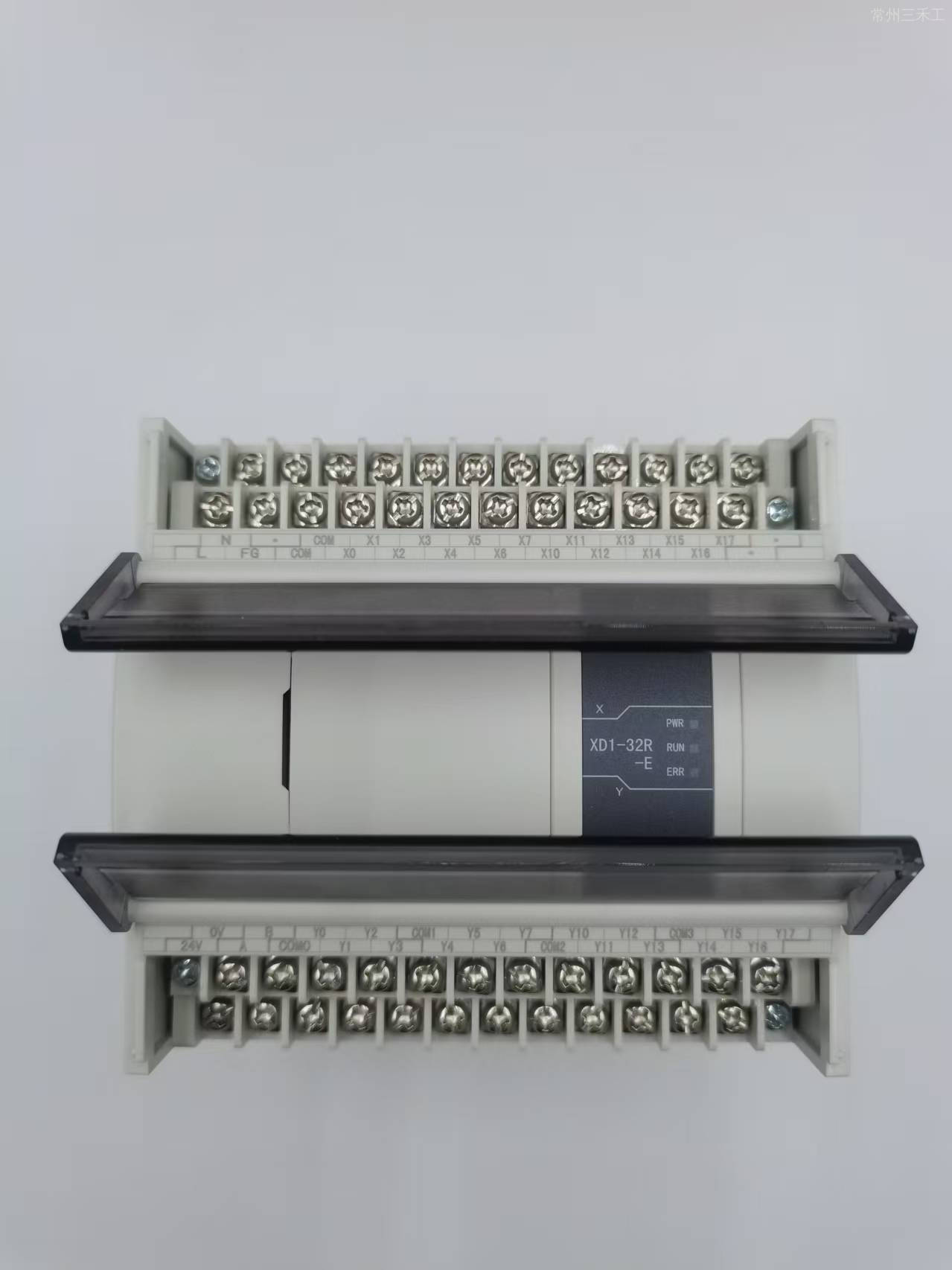

端子排列图
型号：XD1-32R-E
PLC输入接线
1.PLC输入内部原理图
2.开关按钮接线图示例
3.接近开关接线示例
PLC输出接线
外型尺寸图
型号：XD1-32R-E
