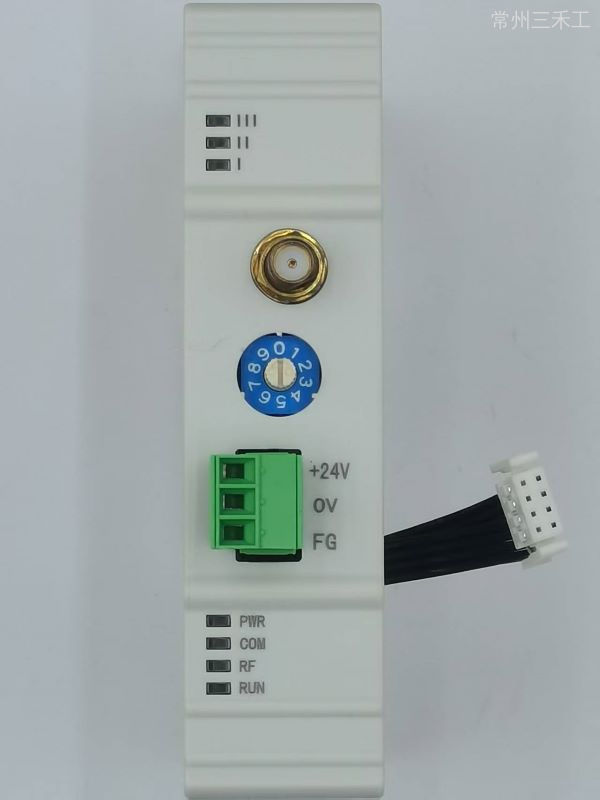

S-BOX-T 通讯模块
SBOX是基于无线射频技术实现的超短距离无线通讯模块，设备数据透明传输，支持信捷、台达、永宏、欧姆龙、松下等品牌控制器。广泛应用现场设备调试，实现自动糊按系统的短距离无线通讯功能。
产品说明

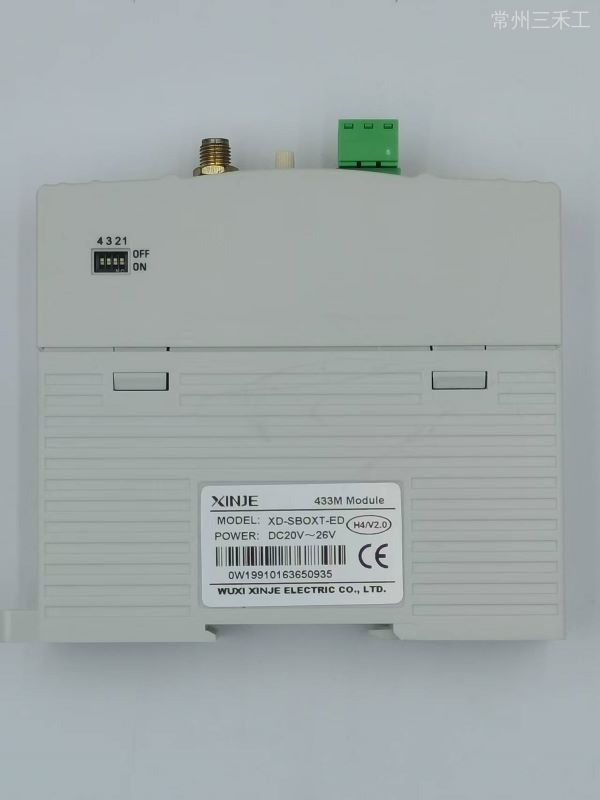

XD-SBOXT-ED连接在XD系列PLC的左侧
载波频率433±20MHz，波特率4档，可选信道数目10个
不分协议，只要两个模块拨码开关（波特率）、旋钮（信道）设置一致即可通讯。
使触摸屏、电脑或者PLC与PLC之间的通讯更加简便快捷。
产品特点
无线射频数据模块S-BOX是基于433MHz载波频段进行工作。
设备串口通讯参数为19200,8,1，E，且用户不可修改此参数。
为适应现场传输距离需要，空中速率提供4800~115200bps多档位串口速率调节，传输速率越高传输距离越短。
提供10个信道可选，提高上河北抗干扰能力，默认均为通道0，用户可根据现场实际情况调节。
产品规格
| 参数 | 规格 |
| 供电电源 | DC 24V |
| 无线参数 | 载波频率433±20MHz，波特率4档，可选信道数目10个 |
| 无线发射功率 | +10dBm |
| 天线接口 | SMA |
| 工作模式 | 透明传输 |
| 工作温度 | -15℃~+65℃ |
| 外形尺寸(mm) | 25*100*90 |
| 外包装尺寸(mm) | 147*136*73
|
| 总重量(kg) | 0.2 |
外形尺寸图（单位：mm）
XD-SBOXT-ED:
