DM6C-445P0S-M

功率:45KW

产品系列:DM6C

通讯接口与协议:RS485,EtherCAT

功能支持:24V脉冲

电源电压:三相AC380V

DI数量:6路

DO数量:4路

适用电机系列:MS5/MS6系列

DM6C系列多机传动伺服驱动器，单轴逆变单元，额定功率：45KW，输出电流：100A，额定电压：380VAC；支持6路DI输入，4路DO输出；

带包装重量:10.100KG

数量：

立即购买

加入选型车

商品描述

DM6C系列多机传动伺服驱动器，单轴逆变单元，额定功率：45KW，输出电流：100A，额定电压：380VAC；支持6路DI输入，4路DO输出；

DM6C全能型多机传动伺服驱动器DM6C-445P0S-M

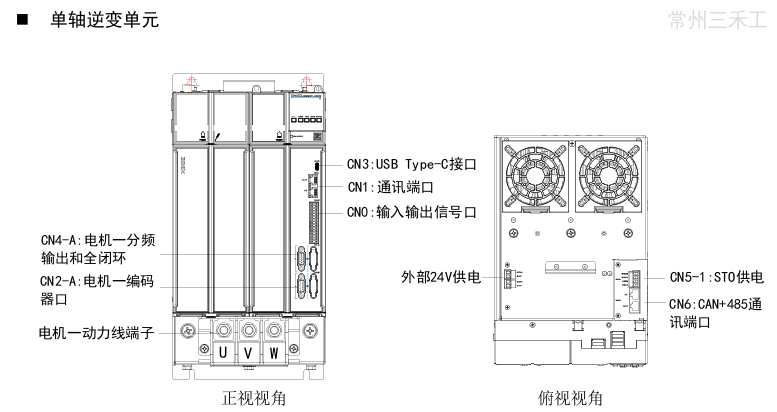

产品界面图

规格参数

型号	DM6C-445P0S-M
功率(kW)	-
输入电源	-
输出电流(A)	100.0
动态制动	×
STO	√
DI数量	6
DO数量	4
232通讯	✓
485通信	√
总线	EtherCAT
脉冲	-
脉冲5V	-
脉冲24V	-
全闭环	√
模拟量输入	✕
编码器差分反馈	-
支持的编码器分辨率	-
内置制动电阻	-
外置制动电阻	-

接线图

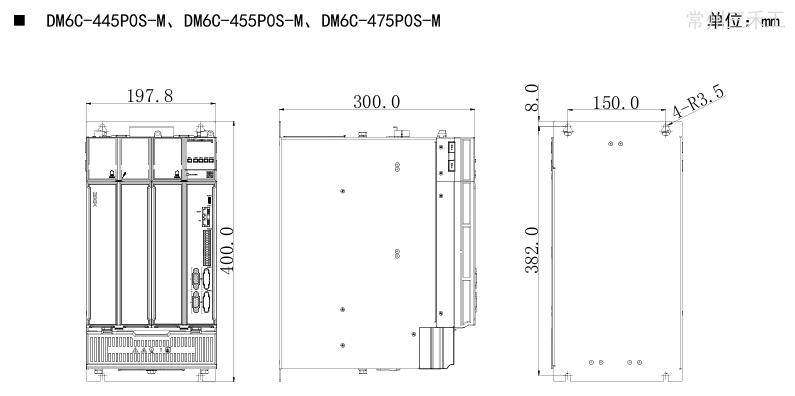

外形尺寸图（单位：mm）

2026 信捷品牌正规授权代理商

常州三禾工自动化科技有限公司

联系电话：18115003881

外包装尺寸(mm)	530270240
总重量(kg)	10.1

代码	说明
EEEE1	面板与 CPU 通讯错误
EEEE2
EEEE3
EEEE4
E-010	固件版本不匹配
E-013	FPGA 加载错误
E-015	程序运行错误
E-016	硬错误
E-017	处理器运行超时
E-019	系统密码错误
E-020	参数加载错误
E-021	参数范围超限
E-022	参数冲突
E-023	采样通道设置错误
E-024	参数丢失
E-025	擦除 FLASH 错误
E-026	初始化 FLASH 错误
E-028	EEPROM 写入错误
E-029	EEPROM 写入频繁报警
E-030	母线电压过压
E-040	母线电压欠压 ①电网电压低
E-040	母线电压欠压 ②驱动器掉电导致母线电压欠压
E-041	驱动器掉电
E-043	母线电压充电失败
E-044	三相电压输入缺相
E-060	模块温度过高
E-061	电机过热
E-063	热敏电阻断线报警
E-080	超速报警
E-082	编码器零位偏差保护 1
E-092	模拟量 Tref 校零超限
E-093	模拟量 Vref 校零超限
E-100	位置偏差过大
E-110	自检时发现外部 UVW 短路
E-111	P+电流过流保护
E-112	U 相电流过流保护
E-113	V 相电流过流保护
E-150	动力线断线
E-161	驱动器热功率过载
E-165	防堵转报警
E-200	再生电阻过载
E-220	绝对值伺服编码器通讯错误
E-221	编码器通讯 CRC 错误次数过多
E-222	绝对值伺服编码器电池低电压报警
E-223	绝对值伺服编码器本身数据访问报警
E-227	上电编码器多圈信号数据错误
E-228	绝对值伺服编码器值溢出
E-229	编码器电角度偏差保护
E-240	取编码器位置数据的时序错误
E-241	编码器回应数据乱码
E-250	回原点错误报警
E-260	超程报警
E-261	超程信号连接错误
E-262	控制停止超时
E-264	振动过大
E-265	电机振动过大
E-280	访问电机参数失败
E-281	在向编码器 EEPROM 写入数据事发生错误
E-310	电机功率不匹配
E-311	电机代码丢失
E-312	读取电机参数参数损坏
E-313	编码器软件版本不匹配
E-314	编码器软件版本不支持
E-315	读取不到效电机参数
E-316	读取电机代码与设置代码不一致
E-320	外部端子紧急报警

DM6C系列伺服驱动器用户手册

下载

DM6C-445P0S-M 三维图	暂无
DM6C-445P0S-M CAD图	暂无

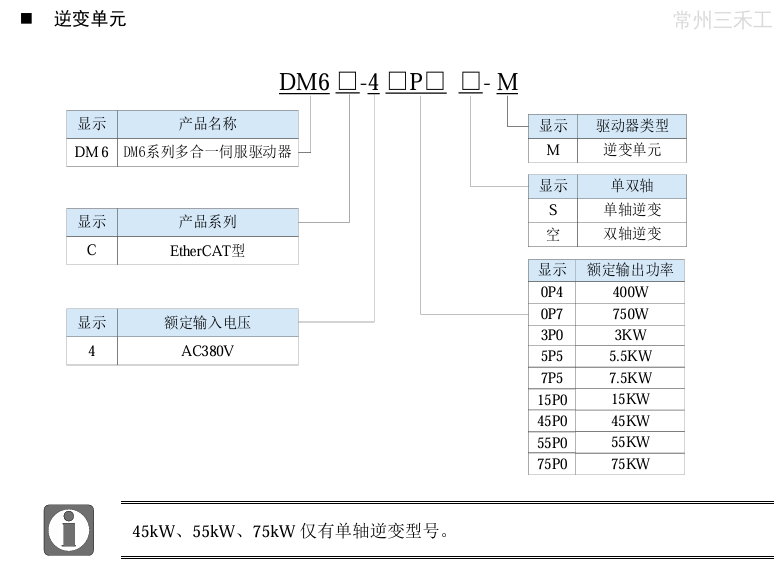

命名规则

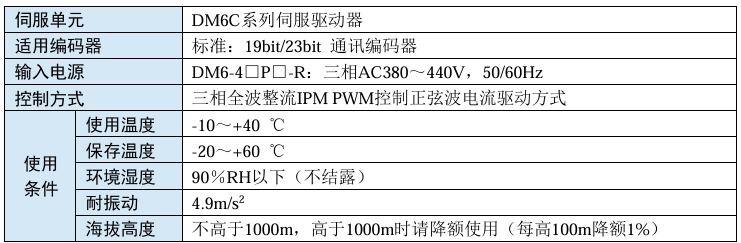

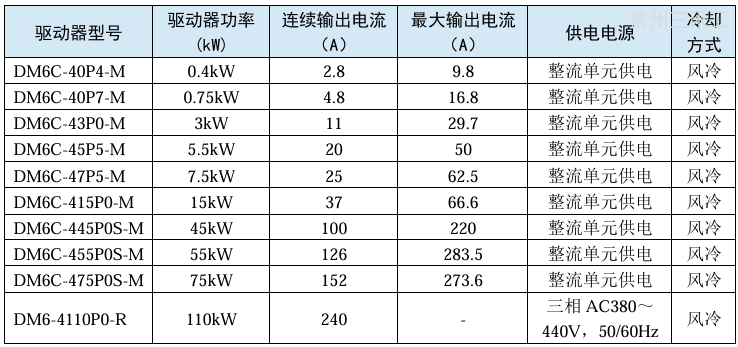

电气规格
