XC3系列标准型PLC本体 XC3-14RT-E

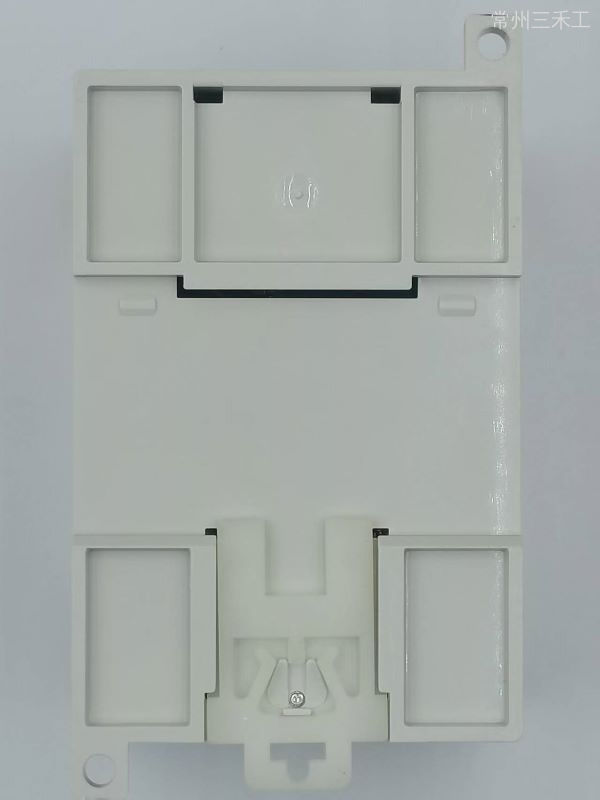

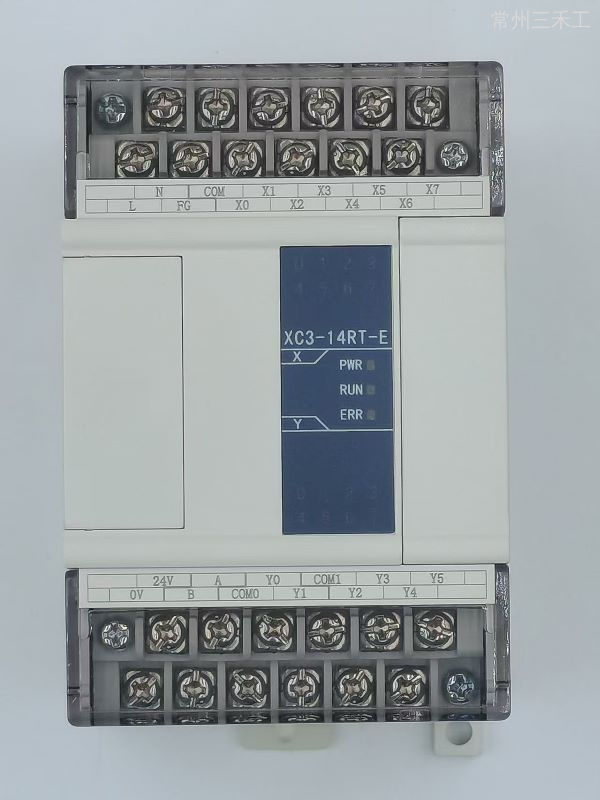

实物与参照图结构相同，尺寸相同，仅标识有区别。
作为信捷老一代产品，XC系列大部分型号已停产，现只保留了部分市场需要较大的型号。建议用户尽量使用XD系列进行替用。
产品简介
型号：XC3-14RT-E
主机8入/6出，2点晶体管输出，其余继电器输出；供电电源AC100～240V，2路AB相计数，2路高速脉冲；不可外接BD;
产品特点
XC3系列标准型PLC，包含14、24、32、42、48、60点规格。
功能齐全，能满足用户的各种使用需求
输入类型：NPN
输出类型：晶体管继电器混合（RT，前两路为T）
电源规格：AC220V
支持高速计数（高达80KHz）、2路高速脉冲输出（高达100KHz）、通讯等特殊功能
标配RS232口，用于编程下载
标配RS485口（14点为选配），用于多种通讯
支持外接扩展模块（14点除外），支持外接扩展BD板（14、42点除外）
结构组成
型号：XC3-14RT-E
端子排列图
型号：XC3-14RT-E
PLC输入接线
1.PLC输入内部原理图
2.接近开关接线示例
PLC输出接线
1、高速脉冲输出电路
2、继电器输出电路
功能配置表
○用户选择 ×不支持 √支持
系列及点数 | 时钟 | 通信 | 扩展 模块 | BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部 中断 | |||
485 通信 | 自由 通信 | 递增 模式 | 脉冲+方向 | AB相 | ||||||
XC3系列 | ||||||||||
XC3-14 | × | ○ | ○ | × | × | 4 | 2 | 2 | 2 | 1 |
※1：使用BD板后，Y1不可用于脉冲输出。
性能规格
项 目 | 规 格 | |||||
程序执行方式 | 循环扫描方式 | |||||
编程方式 | 指令、梯形图并用 | |||||
处理速度 | 0.5us | |||||
停电保持 | 使用FlashROM及锂电池 | |||||
用户程序容量※1 | 128KB | |||||
I/O点数※2 | 总点数 | 14点 | ||||
输入点数 | 8点 X0~X7 | |||||
输出点数 | 6点 Y0~Y5 | |||||
内部线圈（X）※3 | 544点：X0~X1037 | |||||
内部线圈（Y）※4 | 544点：Y0~Y1037 | |||||
内部线圈（M） | 8768点 | M0~M2999 【M3000~M7999】※5 | ||||
特殊用※6 M8000~M8767 | ||||||
流程（S） | 1024点 | S0~S511 【S512~S1023】 | ||||
定时器（T） | 点数 | 640点 | T0~T99：100ms不累计 | |||
T100~T199：100ms累计 | ||||||
T200~T299：10ms不累计 | ||||||
T300~T399：10ms累计 | ||||||
T400~T499：1ms不累计 | ||||||
T500~T599：1ms累计 | ||||||
T600~T639：1ms精确定时 | ||||||
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |||||
计数器（C） | 点数 | 640点 | C0~C299：16位顺计数器 | |||
C300~C598：32位顺/倒计数器 | ||||||
C600~C618：单相高速计数器 | ||||||
C620~C628：双相高速计数器 | ||||||
C630~C638：AB相高速计数器 | ||||||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |||||
数据寄存器（D） | 9024字 | D0~D3999 【D4000~D7999】※5 | ||||
特殊用※6 D8000~D9023 | ||||||
FlashROM寄存器（FD） | 4080字 | FD0~FD3055 | ||||
特殊用※6 FD8000~FD9023 | ||||||
扩展内部寄存器（ED）※7 | 16384字 | ED0~ED16383※8 | ||||
保密寄存器（FS）※12 | 16字 | FS0~FS15 | ||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | |||||
口令保护 | 6位长度ASCII | |||||
自诊断功能 | 上电自检、监控定时器、语法检查 | |||||
| 外形尺寸(mm) | 63*110*73.3 | |||||
| 外包装尺寸(mm) | 139*79*78 | |||||
| 总重量(kg) | 0.35 | |||||
外观尺寸图（单位：mm)
型号：XC3-14RT-E
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
型号一览表
型号 | 输入点数 （DC24V） | 输出点数 （R，T） | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
N P N 型 | XC3-14R-E | XC3-14T-E | XC3-14RT-E | XC3-14R-C | XC3-14T-C | XC3-14RT-C | 8点 | 6点 |
XC3-24R-E | XC3-24T-E | XC3-24RT-E | XC3-24R-C | XC3-24T-C | XC3-24RT-C | 14点 | 10点 | |
XC3-32R-E | XC3-32T-E | XC3-32RT-E | XC3-32R-C | XC3-32T-C | XC3-32RT-C | 18点 | 14点 | |
XC3-42R-E | XC3-42T-E | XC3-42RT-E | XC3-42R-C | XC3-42T-C | XC3-42RT-C | 24点 | 18点 | |
XC3-48R-E | XC3-48T-E | XC3-48RT-E | XC3-48R-C | XC3-48T-C | - | 28点 | 20点 | |
XC3-60R-E | XC3-60T-E | XC3-60RT-E | XC3-60R-C | XC3-60T-C | XC3-60RT-C | 36点 | 24点 | |
P N P 型 | - | - | - | XC3-14PR-C | - | XC3-14PRT-C | 8点 | 6点 |
| - | - | - | - | - | - | 14点 | 10点 | |
| - | - | - | - | - | - | 18点 | 14点 | |
XC3-42PR-E | XC3-42PT-E | XC3-42PRT-E | XC3-42PR-C | XC3-42PT-C | XC3-42PRT-C | 24点 | 18点 | |
| - | - | - | XC3-48PR-C | XC3-48PT-C | XC3-48PRT-C | 28点 | 20点 | |
| - | - | - | - | - | XC3-60PRT-C | 36点 | 24点 | |
基本规格
项目 | 规格 |
绝缘电压 | DC500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~60℃ |
环境湿度 | 5%~95%（无凝露） |
通讯口1 | RS-232，连接上位机、人机界面编程或调试 |
通讯口2 | RS-232/RS-485，联网或连接智能仪表、变频器等 |
通讯口3 | BD板扩展通讯口RS-232C/RS-485 |
安装 | 可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上 |
接地 | 第三种接地（不可与强电系统公共接地） |
备注：XC3-14点的基本单元不具有通讯口2。
性能规格
项 目 | 规 格 | |||||||
程序执行方式 | 循环扫描方式 | |||||||
编程方式 | 指令、梯形图并用 | |||||||
处理速度 | 0.5us | |||||||
停电保持 | 使用FlashROM及锂电池 | |||||||
用户程序容量※1 | 128KB | |||||||
I/O点数※2 | 总点数 | 14点 | 24点 | 32点 | 42点 | 48点 | 60点 | |
输入点数 | 8点 X0~X7 | 14点 X0~X15 | 18点 X0~X21 | 24点 X0~X27 | 28点 X0~X33 | 36点 X0~X43 | ||
输出点数 | 6点 Y0~Y5 | 10点 Y0~Y11 | 14点 Y0~Y15 | 18点 Y0~Y21 | 20点 Y0~Y23 | 24点 Y0~Y27 | ||
内部线圈（X）※3 | 544点：X0~X1037 | |||||||
内部线圈（Y）※4 | 544点：Y0~Y1037 | |||||||
内部线圈（M） | 8768点 | M0~M2999 【M3000~M7999】※5 | ||||||
特殊用※6 M8000~M8767 | ||||||||
流程（S） | 1024点 | S0~S511 【S512~S1023】 | ||||||
定时器（T） | 点数 | 640点 | T0~T99：100ms不累计 | |||||
T100~T199：100ms累计 | ||||||||
T200~T299：10ms不累计 | ||||||||
T300~T399：10ms累计 | ||||||||
T400~T499：1ms不累计 | ||||||||
T500~T599：1ms累计 | ||||||||
T600~T639：1ms精确定时 | ||||||||
规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |||||||
计数器（C） | 点数 | 640点 | C0~C299：16位顺计数器 | |||||
C300~C598：32位顺/倒计数器 | ||||||||
C600~C618：单相高速计数器 | ||||||||
C620~C628：双相高速计数器 | ||||||||
C630~C638：AB相高速计数器 | ||||||||
规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |||||||
数据寄存器（D） | 9024字 | D0~D3999 【D4000~D7999】※5 | ||||||
特殊用※6 D8000~D9023 | ||||||||
FlashROM寄存器（FD） | 4080字 | FD0~FD3055 | ||||||
特殊用※6 FD8000~FD9023 | ||||||||
扩展内部寄存器（ED）※7 | 16384字 | ED0~ED16383※8 | ||||||
保密寄存器（FS）※12 | 16字 | FS0~FS15 | ||||||
高速处理功能 | 高速计数、脉冲输出、外部中断 | |||||||
口令保护 | 6位长度ASCII | |||||||
自诊断功能 | 上电自检、监控定时器、语法检查 | |||||||
备注：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。
※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。
※5：【】标志，为默认的断电保持区域，可更改，修改地址参阅《基本指令篇》手册附录1-4。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅《基本指令篇》手册附录1。
※7：只有硬件版本在V3.0及以上的基本单元，才具有内部扩展寄存器ED。
※8：硬件版本为V3.2的XC3系列14点机型的ED个数为0。
※9：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※10：没有与外设实连的I/O可作为快速内部继电器使用。
※11：FlashROM寄存器不用设停电保持，停电时（无电池）其数据不会丢失。
※12：V3.3K及以后的编程软件中新添加，FS寄存器是挤占原先部分FD寄存器，故V3.3K及以后的编程软件中FD寄存器会有所减少。
功能配置表
○用户选择 ×不支持 √支持
系列及点数 | 时钟 | 通信 | 扩展 模块 | BD板 | 高速计数路数 | 脉冲输出路数（T型 /RT型） | 外部 中断 | |||
485 通信 | 自由 通信 | 递增 模式 | 脉冲+方向 | AB相 | ||||||
XC3系列 | ||||||||||
XC3-14 | × | ○ | ○ | × | × | 4 | 2 | 2 | 2 | 1 |
XC3-24 | ○ | √ | √ | √ | √ | 6 | 3 | 3 | 2※1 | 3 |
XC3-32 | ○ | √ | √ | √ | √ | 6 | 3 | 3 | 2※1 | 3 |
XC3-42 | ○ | √ | √ | √ | × | 6 | 3 | 3 | 2※1 | 3 |
XC3-48 | ○ | √ | √ | √ | √ | 4 | 2 | 2 | 2 | 3 |
XC3-60 | ○ | √ | √ | √ | √ | 4 | 2 | 2 | 2 | 3 |
※1：使用BD板后，Y1不可用于脉冲输出。
