商品描述
信捷XD系列PLC主机，主机8入/8出，前2路晶体管输出，其余继电器输出；供电电源AC100～240V， DC24V输出额定电流200mA，3路高速计数，2路高速脉冲；支持时钟；1个RS232、1个RS485、1个USB；相比XC系列具有更快处理速度；

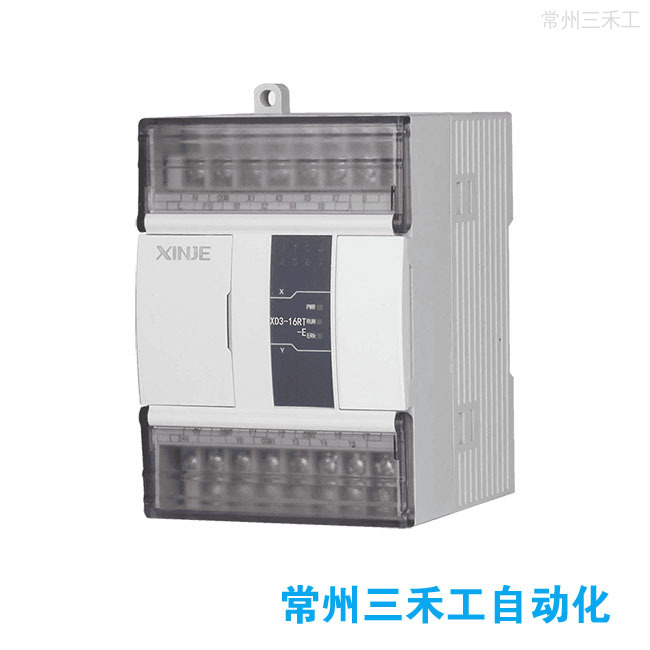

XD3系列PLC本体 XD3-16RT-E
产品参数列表
| 型号 | XD3-16RT-E | 参数 |
| IO规格 | 本体DI点数 | 8点输入 |
| 本体DO点数 | 8点输出 | |
| 输入类型 | NPN | |
| 输出类型 | 晶体管&继电器（RT） | |
| 高速定位 | 普通脉冲路数 | 2路 |
| 脉冲插补 | 不支持 | |
| 脉冲随动 | 不支持 | |
| 高速输入 | 单相/AB路数 | 3路（单相最高80K，AB相最高50K） |
| 输入模式 | OC | |
| 基础规格 | 供电电源 | AC220V |
| 程序容量 | 256KB | |
| 扩展能力 | 左扩展、右扩展 | |
| 实时时钟 | 支持 | |
| 基本指令处理速度 | 0.02-0.05us | |
| 通讯方式 | ModbusRTU/ASCII | √ |
| 自由格式 | √ | |
| ModbusTCP | × | |
| TCP/IP | × | |
| Ethernet/IP | × | |
| EtherCAT | × | |
| OPCUA/DA | × | |
| UDP | × | |
| CANopen | × | |
| CANbus | × | |
| 扩展能力 | 右扩展模块数量 | 10 |
| 左扩展ED模块数量 | 1 | |
| 扩展BD模块数量 | × | |
| 软件平台 | 软件平台 | XDPPro |
| 编程语言 | LD | |
| 在线下载 | × | |
| 接口 | RS232 数量 | 1 |
| RS485 数量 | 1 | |
| USB Type-B | 1 | |
| RJ45网口 | × | |
| CAN | × | |
| Type-C | × | |
| SD-卡 | × | |
| 环境要求 | 工作温度 | 0℃-60℃ |
| 工作湿度 | 5%~95%RH（无凝露） | |
| 储存温度 | -10℃-60℃ | |
| 防护等级 | IP20 | |
| 硬件规格 | 产品尺寸（mm） | 70.8*108*89.9 |
| 带包装尺寸（mm） | 142*77*99 | |
| 带包装重量（kg） | 0.4 | |
| 认证 | CE（欧盟认证） |
结构组成
型号：XD3-16RT-E
通讯接口与协议
型号：XD3-16RT-E
| 接口位置 | 通讯类型 | 通讯协议 | 备注 |
| 本机Mini Din 8针圆口COM1 | RS232口 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET | 4: RXD 5:TxD 8:GND ； 可用于程序上下载、触摸屏的连接。 |
| 本机AB端子COM2 | RS485口 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET | A为RS485+ B为RS485- |
| 左侧ED扩展口COM3 | 可扩展XD-NES-ED模块，支持RS232 或 RS485 | MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET |
端子排列图
型号：XD3-16RT-E
PLC输入接线
PLC输出接线
外观尺寸图（单位：mm)
型号：XD3-16RT-E
© 2026 信捷品牌正规授权代理商
常州三禾工自动化科技有限公司
联系电话：18115003881
XD3-16RT-E 右侧可扩展10只模块，左侧只可扩展1只ED模块，不可扩展BD模块
