信捷XD系列PLC扩展模块，左扩ED模块，10Bit，4通道模拟量电流输出（0~20mA、4~20mA）；
XD系列模拟量左扩模块 XD-4DA-A-ED
注意：所有可左扩的机型，只能扩展1块左扩模块

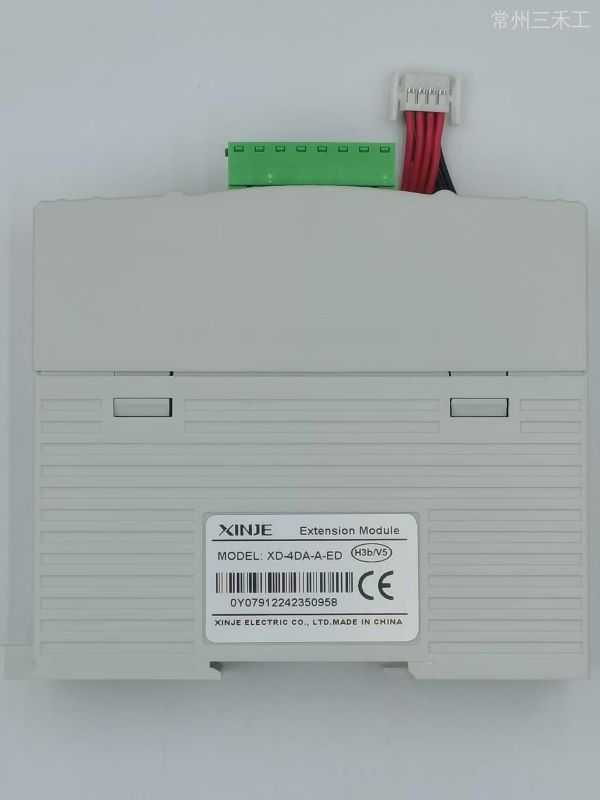

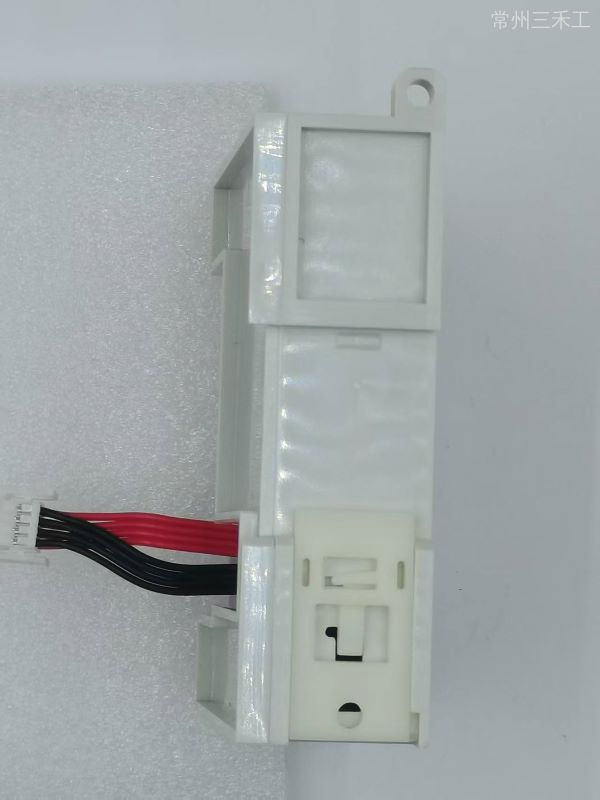

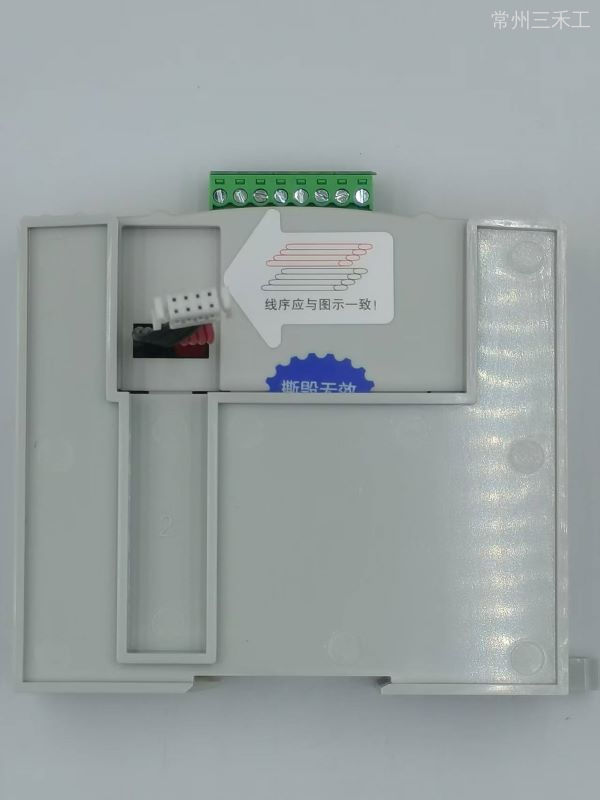

实物与参照图结构相同，尺寸相同，仅标识有区别。
产品特点
XD系列PLC适配模拟量输出左扩展模块，包含4点规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
4路10位高精度模拟量输出
模拟量输入类型：电压、电流
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

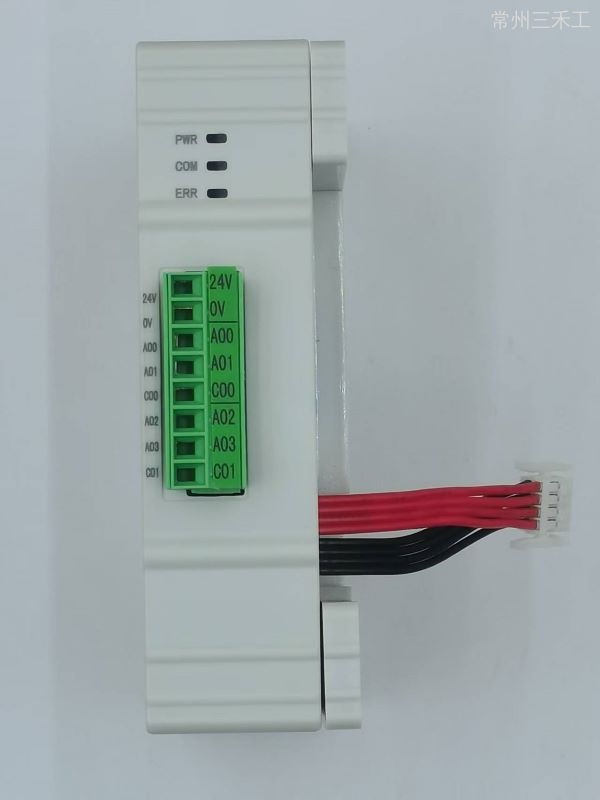

端子排列图
型号：XD-4DA-A-ED
外部连接图
外部连接时，注意以下几个方面：
为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
XD-4DA-A-ED外接＋24V电源时，请使用 PLC 本体上的24V电源，避免干扰。
电流单端输入：
注意：电流输出无需串接 DC24V 电源！
性能规格
项目
电流输出
4DA-A-ED
模拟量输出范围
0~20mA,4~20mA
外部负载电阻小于500Ω
数字输入范围
10位二进制数(0~1023)
分辨率
1/1023（10Bit）
综合精确度
1%
转换速度
10ms/通道
模拟量用电源
DC24V±10%，150mA
外观尺寸图（单位：mm）
命名规则
1：
系列名称
XD
2：
模拟量输出点数
4
3：
指代模拟量输出
DA
4：
模拟量输出类型
A：输出全部为电流型
V：输出全部为电压型
5：
指代ED模块
ED
型号一览表
型 号
功 能
XD-4DA-A-ED
4通道模拟量输出模块（10bit）；电流输出（0~20mA、4~20mA）
XD-4DA-V-ED
4通道模拟量输出模块（10bit）；电压输出（0~5V、0~10V）
电压输出
4DA-V-ED
0~5、0~10V
外部负载电阻2KΩ~1MΩ
