VH1-42P2-B(S) 信捷2.2KW开环矢量变频器

❤ 收藏

VH1-42P2-B(S)

功率:2.2KW

产品分类:VH1

电源:三相380V

功能支持:标配RS485

矢量:开环矢量

信捷变频器，适配2.2KW电机；额定输出电流5.1A；轻载矢量型，每隔300S支持1.3倍1分钟过载；
全系IGBT模块机，标配RS485通讯功能；标配（1路485通讯+2路AI+1路AO+5路双
极性输入+1路YT+1路YR）；
外形尺寸：72（宽）*141（高）*133.8（深）；

含包装重量:0.000KG

数量：

立即购买

加入选型车

商品描述

信捷变频器，适配2.2KW电机；额定输出电流5.1A；轻载矢量型，每隔300S支持1.3倍1分钟过载；
全系IGBT模块机，标配RS485通讯功能；标配（1路485通讯+2路AI+1路AO+5路双
极性输入+1路YT+1路YR）；
外形尺寸：72（宽）*141（高）*133.8（深）；

VH1系列变频器 VH1-42P2-B(S)

规格参数

型号		VH1-42P2-B(S)
基本规格	输入电源	三相AC320V~440V
	功率（kW）	2.2
	输出电流（A）	5.1
	尺寸（WHD）（mm）	90170149.6
	重量（kg）	1.362
功能	闭环矢量	×
	开环矢量/VF	√
	最高输出频率	600Hz
	异步机	√
	同步机	√
	瞬停不停	√
	转速追踪	√
	下垂控制	√
	位置功能	×
	抱闸功能	√
性能	稳速精度	SVC：±0.5%；VF：±1%
	转矩控制价精度	SVC：±10%额定转矩
	启动转矩	SVC：0.5Hz150%；VF：1Hz150%
	过载能力	G型150%额定电流60S；P型120%额定电流60S
接口配置	数字输入路数	5.0
	高速脉冲输入（50kHz）	×
	模拟输入路数	2路（AI1 支持0~10V 电压和0~20mA 电流输入，AI2 仅支持0~10V 电压输入）
	数字输出路数	1路开关量输入Y，1路继电器输出（常开）
	高速脉冲输出（50kHz）	×
	模拟输出路数	1.0
	±24V输出	√
	±10V输出	√
通讯类型	485通信	√
	EtherCAT	×
	CANopen	×
编码器类型	增量式编码器	×
I/O扩展卡	I/O扩展卡	×
安规认证	安规认证	CE
可靠性与安装环境	防护等级	IP20
	湿度	小于95%，无水珠凝聚
	海拔	低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）
可维护性	安装方式	挂壁式和导轨式
可维护性	端子可插拔	×
其它选配件	直流电抗器	×
	原面板支持外引	×
	选配面板支持外引	√
	制动单元	内置
	制动电阻阻值(Ω)	≥200
	制动电阻功率(W)	≥600

配线图

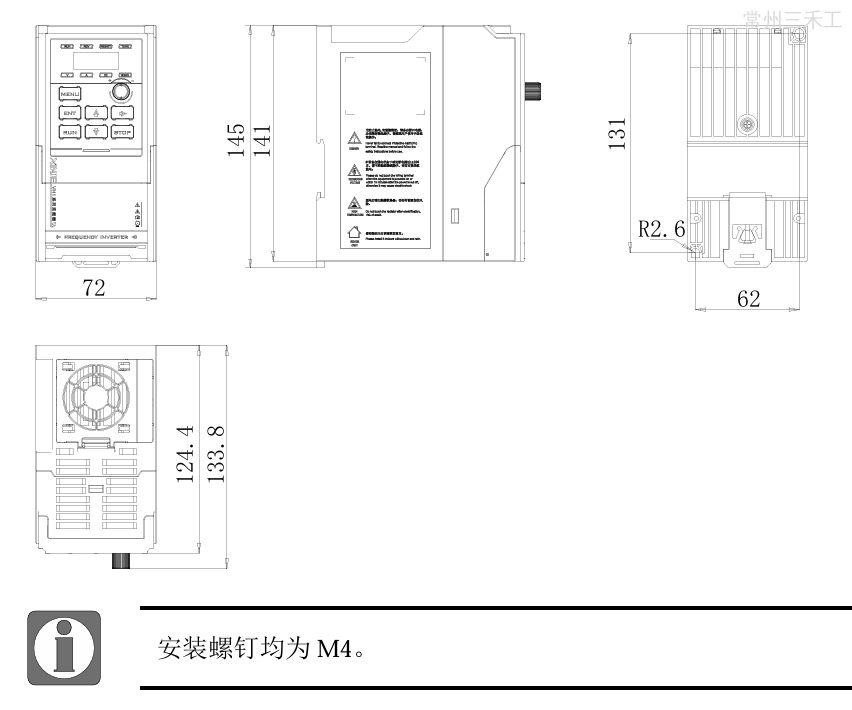

外形尺寸图（单位：mm)

VH1-42P2-B(S)

常州三禾工自动化科技有限公司

联系电话：18115003881

含包装尺寸
含包装重量

VH1-42P2-B(S) 三维图STP文件	下载
VH1-42P2-B(S) CAD图DWG文件	下载
