商品描述
信捷双出轴步进电机，42开环两相步进，机身长48mm，相电流1.5A，静止力矩0.5NM，轴直径5mm，步距角1.8度，适用驱动器DP3L1-224/DP3CL-305。
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
MP3系列两相开环双出轴步进电机 MP3-42HS005
（原型号：MP3-42HS048）
产品描述
型号：MP3-42HS005（原型号：MP3-42HS048）
推荐驱动：
DP3CL-305（EtherCAT总线型开环步进驱动器）
DP3L1-224（脉冲型开环步进驱动器）
规格参数
| 型号 | MP3-42HS005（原型号：MP3-42HS048） |
| 型号关键词： | 42/两相/开环/双轴 |
| 机座号： | 42 |
| 步距角： | 1.8° |
| 保持转矩： | 0.5Nm |
| 相电流： | 1.5A |
| 电机轴径： | 5mm |
| 机身长度： | 48mm |
电机矩频特性图
型号：MP3-42HS005（原型号：MP3-42HS048）参考 MP3-42H005（原型号：MP3-42H048）矩频曲线
注：以下电流为峰值电流

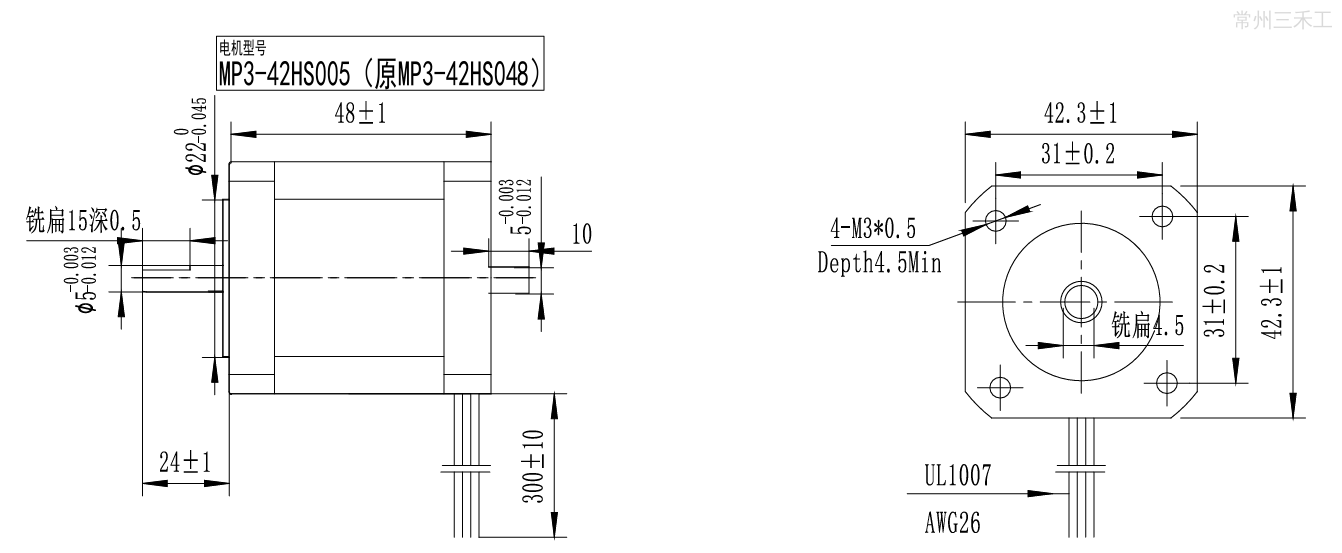

外形尺寸图（单位：mm）
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
命名规则
选型表
| 双轴开环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） |
| MP3-42HS005(原MP3-42HS048） | 42 | 1.8 | 0.5 | 1.5 | 平扁 | 5 |
| MP3-42HS008(原MP3-42HS060） | 1.8 | 0.8 | 1.5 | 平扁 | 5 | |
| MP3-57HS013(原MP3-57HS056） | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 |
| MP3-57HS023(原MP3-57HS076） | 1.8 | 2.3 | 5 | 平扁 | 8 | |
| MP3-57HS030(原MP3-57HS088） | 60机身宽度，57电机前端盖 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-60HS030(原MP3-60HS088） | 60 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-86HS045(原MP3-86HS080） | 86 | 1.8 | 4.5 | 4 | 平键5*25 | 14 |
| MP3-86HS085(原MP3-86HS118） | 1.8 | 8.5 | 6 | 平键5*25 | 14 |
