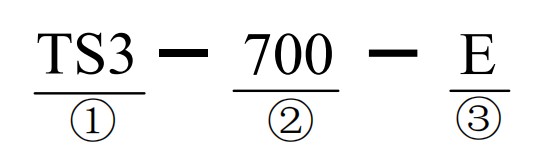

TS3系列触摸屏型号命名规则
| ① | 系列名称 | TS3：TS3系列标准型 |
| ② | 显示尺寸 | 700：7.0英寸 700H：高清屏 1000：10.1英寸 |
| ③ | 接口配置 | M： 配备 USB-B 口、USB-A 口、COM1 口、COM2 口 E： 配备 USB-B 口、USB-A 口、RJ45 口、COM1 口、COM2 口 Z： 配备 USB-B 口、USB-A 口、COM1 口、COM2 口 M3： 配备 USB-B 口、USB-A 口、COM1 口、COM2 口、COM3 口 |
TS3系列触摸屏规格参数
| 产品型号 | TS3-700H-E | TS3-700-M | TS3-700-M3 | TS3-700-E | TS3-700-Z | TS3-1000-M | TS3-1000-E | TS3-1000-Z | |
| 产品特性 | 尺寸 | 7.0英寸 | 10.1英寸 | ||||||
| 分辨率 | 1024*600 | 800*480 | 1024*600 | ||||||
| 液晶屏 | TFT 液晶显示，LED 背光 | ||||||||
| 显示颜色 | 1677万色 | ||||||||
| 亮度 | 400cd/㎡ | 300cd/㎡ | 350cd/㎡ | 300cd/㎡ | |||||
| 触摸面板 | 四线电阻式触摸屏 | ||||||||
| 液晶寿命 | 30000 小时以上，环境温度 25℃，24 小时运行 | ||||||||
| 处理器 | Cortex-A7 1GHz | ||||||||
| 存储器 | 512MB | 128MB | |||||||
| 接口 | COM1口 | RS232/RS485 | RS232 | RS232/RS485 | RS232 | ||||
| COM2口 | RS232/RS485/RS422 | RS485 | RS232/RS485/RS422 | RS485 | |||||
| COM3 口 （无硬件口） | / | / | RS485 | / | / | / | / | / | |
| USB-A口 | U盘口，USB2.0规范 | ||||||||
| USB-B口 | USB下载口，USB2.0规范 | ||||||||
| 以太网口 | 标准RJ45 | / | / | 标准RJ45 | / | / | 标准RJ45 | / | |
| 电气特性 | 输入电压 | DC24V（电压范围：DC22V-DC26V） | |||||||
| 电源隔离 | 内置 | ||||||||
| 消耗电流 | 200mA | 270mA | |||||||
| 最大功率 | 5W | 8W | |||||||
| 允许失电 | 10ms以下（实际失电小于1s） | ||||||||
| 抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||||||||
| 绝缘电阻 | 10MΩ以上，DC500V | ||||||||
| 环境 | 运行温度 | 0-50℃ | |||||||
| 存储温度 | -10-60℃ | ||||||||
| 运行湿度 | 10%RH-90%RH（无凝露） | ||||||||
| 抗干扰能力 | 电压噪声：1500Vp-p，脉宽1us，1分钟 | ||||||||
| 空气 | 无腐蚀性气体 | ||||||||
| 冷却方式 | 自然风冷 | ||||||||
| 防护等级 | 前面板IP65 | ||||||||
| 尺寸 | 显示区域(mm) | 155.6*88.1 | 224*131.3 | ||||||
| 外部尺寸(mm) | 206.0*147.0*35.0 | 277.0*191.7*37.5 | |||||||
| 含包装尺寸(mm) | 235.0*190.0*85.0 | 306.0*233.0*100.0 | |||||||
| 含包装重量(kg) | 0.75 | 0.75 | 0.75 | 1.3 | 1.3 | 1.35 | |||
| 外壳材料 | 工业塑料PC+ABS | ||||||||
| 认证 | 认证 | CE认证 | |||||||
